Центраторы звенные наружные ЦЗН

ТУ 3663-002-89606563-08

Центратор наружный звенный ЦЗН применяется для соединения и стыковки труб диаметром от 57 до 1420мм в полевых условиях перед сваркой. По конструкции данный центратор представляет собой многогранник, соединенный шарнирами, состоящий из стандартных звеньев, осей и прижимных роликов. Для установки и фиксации центратора на трубе используется прижимной механизм с упорной шайбой. Для каждого диаметра трубы предназначена определенная модель звенного центратора.

Центраторы звенные изготовляются двух типов:
1. Двухзвенные (Тип 1)
2. Многозвенные (тип 2)
Состав ЦЗН и принцип его работы:

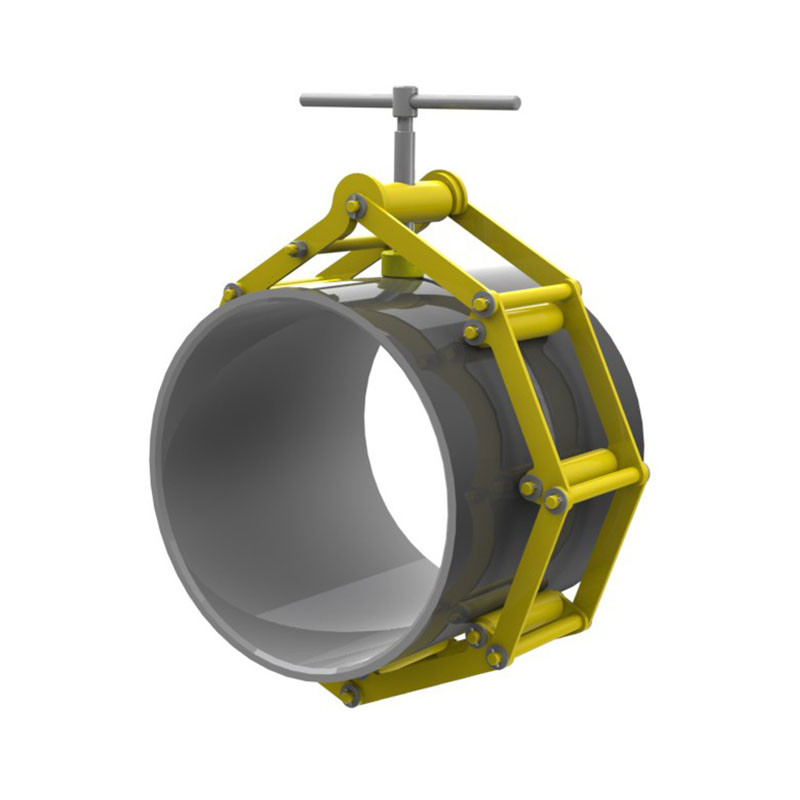

Центратор наружный звенный типа 1 (см.рис.1), состоит из двух звеньев, соединяемых между собой винтовым зажимом с помощью рукоятки винта.
