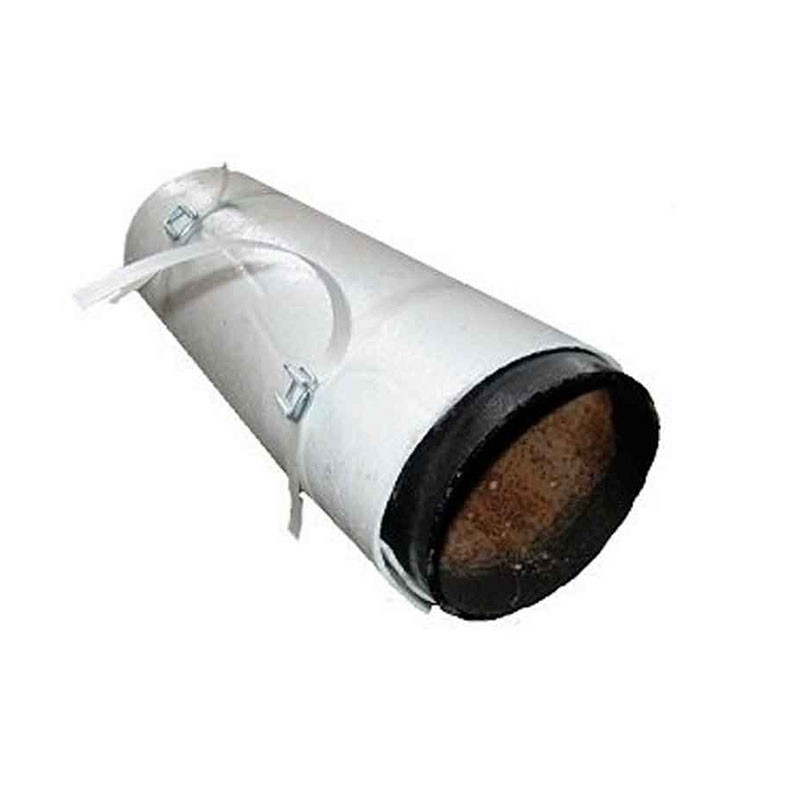

Скальный лист (СЛ, СЛП)

ТУ 8397-008-78959293-2006

ТУ 8397-019-01297858-2006

ТУ 4834-004-17179339-2003

Скальные листы СЛ предназначены для защиты изолированной поверхности трубопровода в период его засыпки скальным или мерзлым грунтом, а также в период эксплуатации от воздействия скального грунта при продольных (и поперечных) перемещениях трубопровода под землей.

Скальный лист СЛ производится из нетканого синтетического листового материала (НСМ), пропитанного карбамидоформальдегидной смолой с отвердителем.

Скальными листами СЛ осуществляется защита изолированной поверхности трубопровода диаметром до 1420 мм при засыпке в мерзлых, скальных, а также минеральных грунтах с примесью гальки, дресвы и каменных глыб. Кроме этого, скальный лист СЛ применяют в процессе эксплуатации подземного трубопровода в качестве защиты от воздействия скального грунта при поперечных или продольных перемещениях трубопровода.

Скальный лист СЛ также необходим:

для защиты изолированной поверхности трубопровода при транспортировке и проведении монтажных работ;
на переходах через ж/д пути и автодороги для футеровки рабочих плетей и трубных секций;
для защиты поверхности труб, прокладываемых в защитном кожухе на воздушных переходах (овраги, ручьи и др.), на подводных переходах в тех участках, где трубопровод укладывается методом протаскивания, сплава или при выполнении балластирования чугунными грузами и кольцевыми утяжелителями.
Скальные листы закрепляют на трубах бандажными стяжками или проволочными скрутками с применением вязальной проволоки Ø 6 мм или отрезком капронового каната (тесьмы) с прочностью на разрыв ≥ 600 кг, с усилием, исключающим смещение скального листа СЛ по поверхности труб на всех стадиях работ, включая укладку трубопровода в траншею. Изоляционное покрытие в зоне сварных стыков защищают скальным листом СЛ перед опуском трубопровода в траншею.

Перед засыпкой трубопровода натяжение стяжек или скруток ослабляют. Это необходимо для создания возможности свободного перемещения трубопровода внутри кожуха из скального листа СЛ в процессе эксплуатации. На уклонах микрорельефа более 3° натяжение стяжек или скруток не ослабляют.

При укладке в траншею, образованную взрывными методами, на дно траншеи насыпают щебень слоем, достаточным для исключения прямого контакта поверхности зафутерованного трубопровода с острыми зубцами горных пород.

Зафутерованный скальным листом СЛ трубопровод, уложенный в траншею, засыпают скальным или мерзлым грунтом с размерами фракций не более 70 мм до уровня выше его верхней образующей на 300 мм с применением одноковшового экскаватора. Дальнейшую засыпку траншеи производят бульдозером.

При необходимости применения для первичной засыпки трубопровода скального грунта с размерами фракций до 100 мм, поверхность уложенного в траншею трубопровода дополнительно укрывают скальным листом СЛ, размещая большую ось симметрии скальных листов в поперечной оси трубопровода плоскости.
