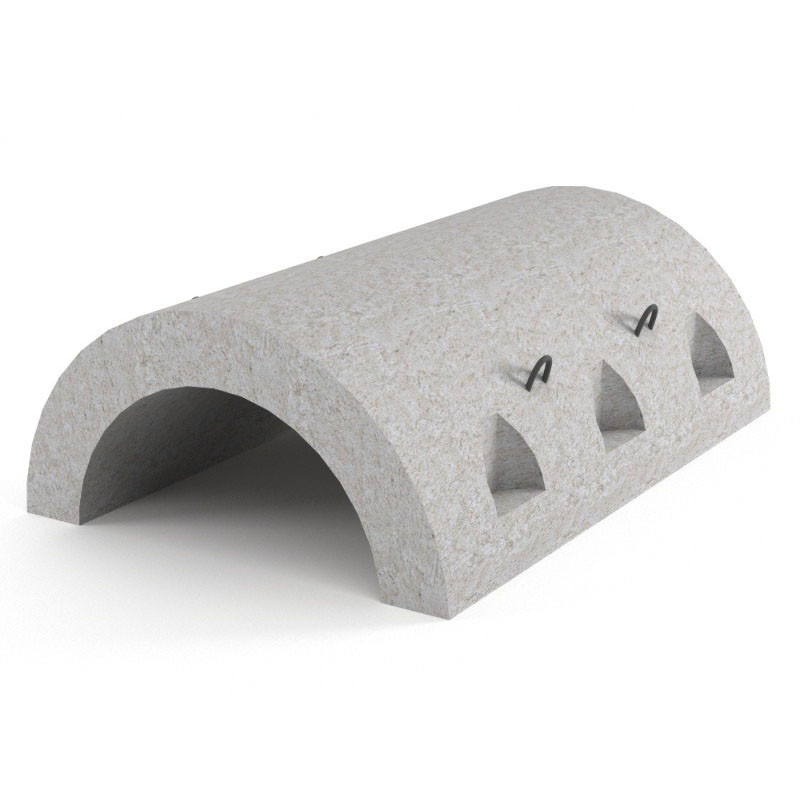

Утяжелитель железобетонный сборный кольцевой УТК (КБУ)

ТУ 102-264-81

Утяжелитель железобетонный сборный кольцевой УТК — специальная железобетонная конструкции для балластировки магистральных трубопроводов.

Утяжелители УТК железобетонные кольцевого типа предназначены для балансировки магистральных нефтегазопроводов, при переходах через болота, реки и другие водные преграды. Утяжелитель УТК состоит из двух охватывающих трубу полуколец, соединяемых между собой посредством шпилек, шайб и гаек. Для предотвращения повреждения изоляционного покрытия трубопровода необходимо использовать футеровку, либо уплотнительные коврики и элементы.

УТК предназначены для балластировки магистральных трубопроводов диаметром от 325 до 1420мм на переходах через реки и водные преграды.

Пример условного обозначения:

УТК 1020-24-1
УТК – Утяжелитель железобетонный магистрального трубопровода кольцевой;
1020 – диаметр трубы;
24 – длина Утяжелителя УТК в дециметрах;
1 – использование Утяжелителя на прямолинейных участках трубопровода;
2 – на криволинейных.
