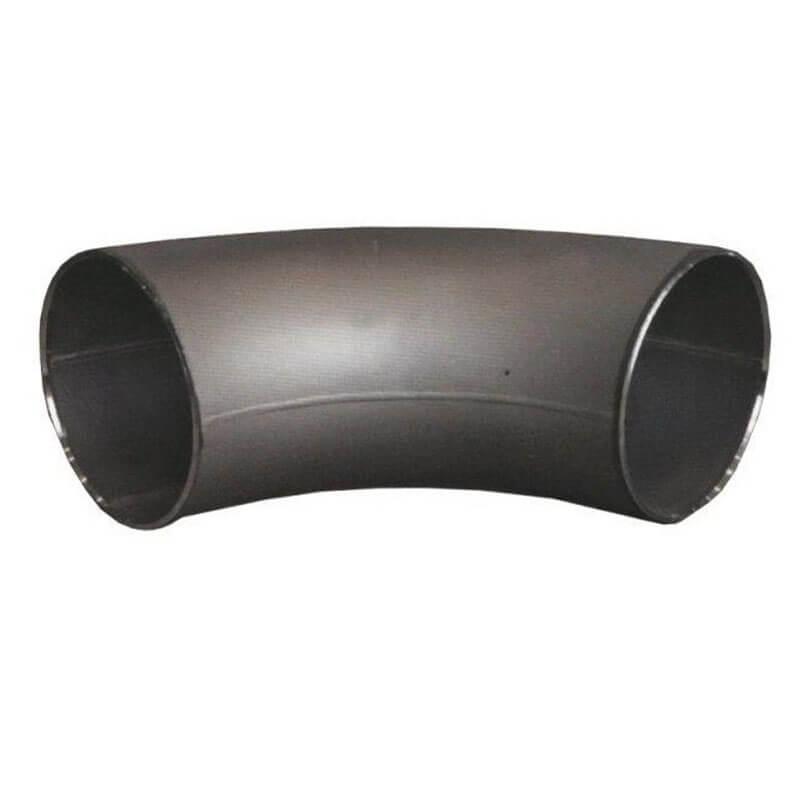

Отводы крутоизогнутые штампосварные

ТУ 102-488-05

Отводы стальные — соединительные детали трубопроводов, которые представляют собой отрезок трубы изогнутый под определенным углом, устанавливаемые в процессе монтажа, используемые для плавного изменения направления магистрального потока, а также для обхода каких-либо препятствий.

Отводы крутоизогнутые штампосварные (отводы ОКШ) изготавливаются методом сварки двух штампованных заготовок, которые, в свою очередь, изготавливаются из листа металла с помощью пресса. В результате сварки таких заготовок отвод имеет 2 продольных сварных шва. Такие отводы имеют незначительный радиус кривизны равный 1,5 условного диаметра, вследствие чего обладают небольшим весом и габаритами. Отводы ОКШ изготавливаются под углами в 30, 45, 60, а также 90 градусов. Отводы ОКШ предназначены для применения на объектах нефтяной и газовой промышленности, при сооружении магистральных и промысловых трубопроводов.

Штампосварные отводы изготавливаются по ТУ 102-488-05 диаметрами от 720мм до 1220мм. Не смотря на возможные большие диаметры, ОКШ могут выдерживать давление до 10МПа за счет того, что имеют только 2 продольных сварных шва.
