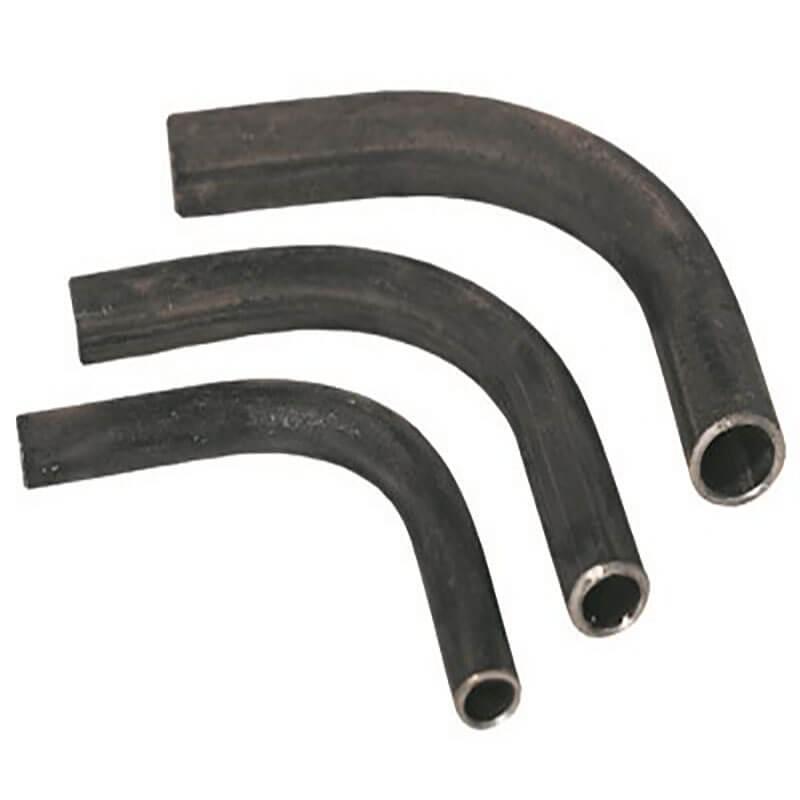

Отводы гнутые

Отводы стальные — соединительные детали трубопроводов, которые представляют собой отрезок трубы изогнутый под определенным углом, устанавливаемые в процессе монтажа, используемые для плавного изменения направления магистрального потока, а также для обхода каких-либо препятствий.

Изготавливаются по нормативным документам:

ОСТ 36-42-81
ГОСТ 22793-83
ОСТ 34-10-420-90
ГОСТ 24950-81

Отводы гнутые с прямыми участками выполняются в виде изогнутой трубы с прямыми участками с радиусом изгиба в интервале от 1,5 Dу до 20 Dу и угол поворота от 1° до 90° с шагом 1°. К наиболее важным техническим характеристикам относятся следующие: повышенная коррозионностойкость, высокая категория хладостойкости, невосприятие к язвенной коррозии и водородному охрупчиванию. Благодаря вышеизложенным достоинствам подобные отводы зачастую используют в трубопроводах высокого давления с агрессивными средами. В свою очередь существуют и недостатки гнутых отводов: их большие размеры и вес, которые, в свою очередь, весьма положительно влияют на их способность компенсировать тепловые расширения трубопровода.

Отводы гнутые изготавливают гибкой на трубогибочных станах. Для изготовления таких отводов используют бесшовные или электросварные трубы. Существует 2 вида гнутых отводов: горячегнутые отводы (ОГ) и холодногнутые отводы (ГО). Вместе с тем необходимо понимать, что изготовление отводов поперечной гибкой труб вхолодном состоянии, позволяет производить холодногнутые отводы ГО с очень большими радиусами изгиба от 15 до 60м. При холодногнутом способеотвод гнутый изготавливается без нагрева, а при горячегнутом способе предварительно нагревается вся заготовка или изгибаемый участок гнутого отвода током высокой частоты.
