Заглушки поворотные

Заглушки поворотные

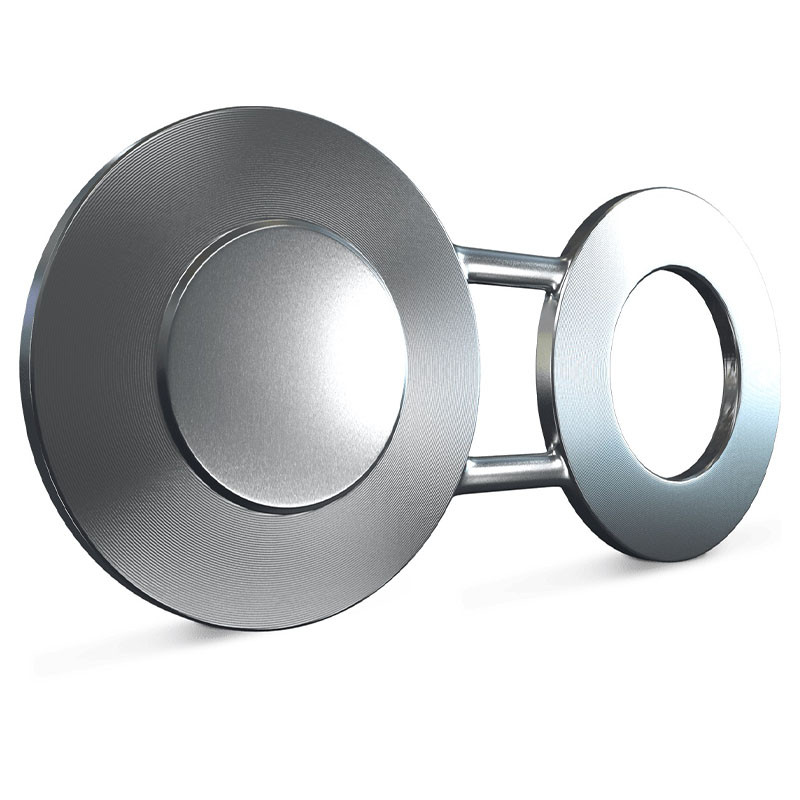

Поворотные заглушки АТК 26-18-5-93, это элемент трубопровода, предназначенный для периодического перекрытия потока рабочей среды, транспортируемой по трубопроводу. Заглушки устанавливаются в конце магистральных трубопроводов, или при необходимости перекрытия их отдельных участков.

Технические требования

Поворотные заглушки АТК 26-18-5-93 применяются в теплоэнергетике, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других  отраслях промышленности при проведении ремонтных работ на трубопроводах, а также вместо более сложной и дорогостоящей запорной арматуры (шаровых кранов, задвижек, запорных клапанов и т.д.).

Заглушки поворотные должны изготавливаться в соответствии с требованиями настоящего альбома типовых конструкций по чертежам, утвержденным в установленном порядке.
Прибавка на коррозию принята 4 мм.
Давления условные и рабочие – по ГОСТ 356.
Требования к материалам, виды их испытаний должны соответствовать ОСТ 26-291.
Материальное исполнение заглушек поворотных должно соответствовать:
Температура, °С Наименование деталей Заглушка Кольцо Вставка Марка стали и обозначение стандарта Марка стали и обозначение стандарта от минус 20 до 200

Ст 3 ГОСТ 380

Ст 20 ГОСТ 1050

Ст 3

ГОСТ 380

от минус 40 до 475

16ГС ГОСТ 5520

20ЮЧ ТУ 14-1-4853

20ЮЧ ТУ 26-0303-1532

09Г2С

ГОСТ 19281

от минус 70 до 475 09Г2С ГОСТ 5520

Преимущества поворотных заглушек:

гарантия полного перекрытия трубопровода;
эксплуатационная долговечность, обеспеченная отсутствием движущихся, а соответственно и трущихся деталей;
простота в изготовлении; низкая себестоимость изготовления, а как следствия и более низкая цена;
меньшая масса изделия по сравнению с задвижками, имеющими аналогичные характеристики (Dy и Py). Недостатки поворотных заглушек:
отсутствие возможности частичного перекрытия отверстия трубопровода;
потребность большего количества времени для перекрытия отверстия трубопровода;
