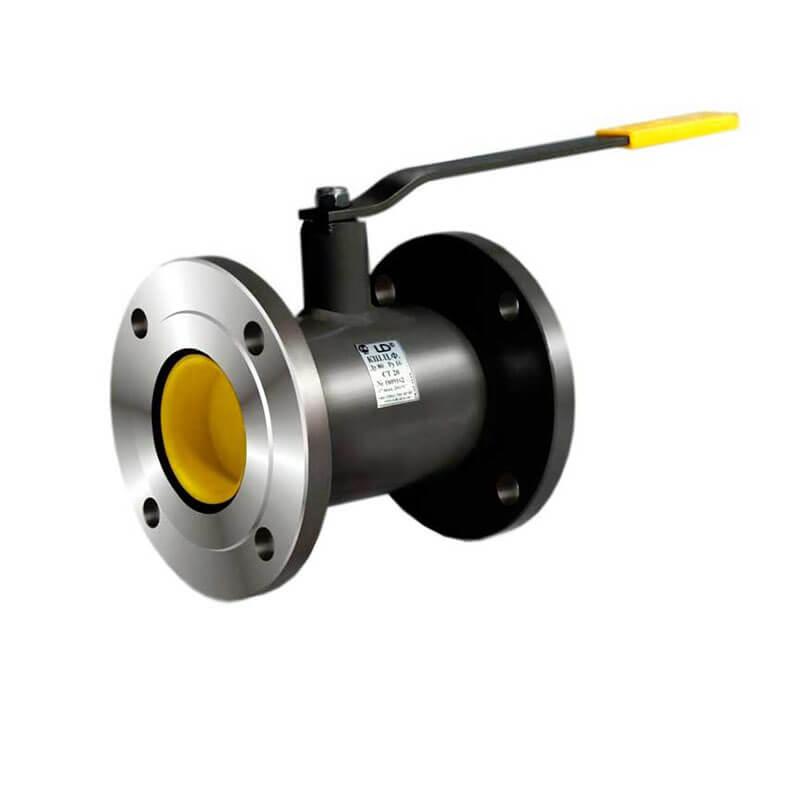

Кран шаровый LD фланцевый

Краны шаровые для газа фланцевого присоединения Спецификация материалов Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С – LD Energy)
Шар: коррозионностойкая сталь
DN 15-32: 20Х13; DN 40-65: AISI 304; DN 80-700: AISI 409
Шток: коррозионностойкая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Управление

DN 15-200: рукоятка – окрашенная углеродистая сталь с полимерным наконечником

DN 150-200: рекомендуется механический редуктор с червячной передачей

DN 250-700: механический редуктор ProGear в комплекте

Фланцы

Присоединительные размеры по ГОСТ 33259

Основные технические характеристики DN PN Код в соответствии с каталогом продукции d D D1 D2 n отв h H I L

Вес,
кг.

15 40 КШ.Ц.Ф.GAS.015.040.Н/П.02 10 95 65 14 4 26 109 158 120 1,6 20 40 КШ.Ц.Ф.GAS.020.040.Н/П.02 15 105 75 14 4 24 110 158 120 2,2 25 40 КШ.Ц.Ф.GAS.025.040.Н/П.02 18 115 85 14 4 25 112 158 140 2,7 32 40 КШ.Ц.Ф.GAS.032.040.Н/П.02 24 135 100 18 4 24 117 158 140 3,7 40 40 КШ.Ц.Ф.GAS.040.040.Н/П.02 30 145 110 18 4 43 108 220 165 4,7 50 40 КШ.Ц.Ф.GAS.050.040.Н/П.02 40 160 125 18 4 47 117 220 180 7 65 16 КШ.Ц.Ф.GAS.065.016.Н/П.02 49 178 145 18 4 43 122 220 200 8,2 65 25 КШ.Ц.Ф.GAS.065.025.Н/П.02 49 178 145 18 8 43 122 220 200 7,8 80 16 КШ.Ц.Ф.GAS.080.016.Н/П.02 63 195 160 18 4 68 155 315 210 11 80 25 КШ.Ц.Ф.GAS.080.025.Н/П.02 63 195 160 18 8 68 155 315 210 10,7 100 16 КШ.Ц.Ф.GAS.100.016.Н/П.02 75 215 180 18 8 68 165 315 230 13,7 100 25 КШ.Ц.Ф.GAS.100.025.Н/П.02 75 230 190 22 8 68 165 315 230 16,0 125 16 КШ.Ц.Ф.GAS.125.016.Н/П.02 100 245 210 18 8 95 197 525 350 24,6 125 25 КШ.Ц.Ф.GAS.125.025.Н/П.02 100 270 220 26 8 95 197 525 350 30,5 150 16 КШ.Ц.Ф.GAS.150.016.Н/П.02 125 275 240 22 8 98 214 525 380 33 150 25 КШ.Ц.Ф.GAS.150.025.Н/П.02 125 300 250 26 8 98 214 525 380 37,5

200

16 КШ.Ц.Ф.GAS.200.016.Н/П.02 148 335 295 22 12 94 239 525 450 51,0 200 25 КШ.Ц.Ф.GAS.200.025.Н/П.02 148 360 310 26 12 94 239 525 450 57,0 250 16 КШ.Ц.Ф.GAS.250.016.Н/П.02 200 405 355 26 12 101 274 1030 530 93,0 250 25 КШ.Ц.Ф.GAS.250.025.Н/П.02 200 425 370 30 12 101 274 1030 530 101 300* 16 КШ.Ц.Ф.GAS.300.016.Н/П.02 240 460 410 26 12 167 330 – 750 156 300* 25 КШ.Ц.Ф.GAS.300.025.Н/П.02 240 485 430 30 16 167 330 – 750 168 350* 16 КШ.Ц.Ф.GAS.350.016.Н/П.02 300 520 470 26 16 195 384 – 750 235 350* 25 КШ.Ц.Ф.GAS.350.025.Н/П.02 300 550 490 33 16 195 384 – 750 248 400* 16 КШ.Ц.Ф.GAS.400.016.Н/П.02 305 580 525 30 16 171 384 – 880 300 400* 25 КШ.Ц.Ф.GAS.400.025.Н/П.02 305 610 550 33 16 171 384 – 880 327 500* 16 КШ.Ц.Ф.GAS.500.016.Н/П.02 390 710 650 33 20 171 436 –  990 462 500* 25 КШ.Ц.Ф.GAS.500.025.Н/П.02 390 730 660 39 20 171 436 –  990 483 600* 16 КШ.Ц.Ф.GAS.600.016.Н/П.02 500 840 770 39 20 214 530 –  1173 950 600* 25 КШ.Ц.Ф.GAS.600.025.Н/П.02 500 840 770 39 20 214 530 –  1173 972 700* 16 КШ.Ц.Ф.GAS.700.016.Н/П.02 600 910 840 39 24 273 645 –  1376 1160 700* 25 КШ.Ц.Ф.GAS.700.025.Н/П.02 600 960 875 45 24 273 645 –  1376 1245 800* 16 КШ.Ц.Ф.GAS.800.016.Н/П.02 700 1020 990 39 24 380 790 –  1376 2600 800* 16 КШ.Ц.Ф.GAS.800.016.Н/П.02 700 1020 990 39 24 380 790 –  1376 2600

* Поставляется с редуктором в комплекте. Строительная высота указана по посадочный фланец.

Краны шаровые для жидкости фланцевого присоединения Спецификация материалов Корпус: cталь (Ст.20, 12Х18Н10Т, 09Г2С – LD Energy)
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-800: AISI 409;
Шток: нержавеющая сталь (12Х18Н10Т, 20×13)
Уплотнение штока: EPDM, фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Управление

DN 15-250: рукоятка – окрашенная углеродистая сталь с полимерным наконечником

DN 150-250: рекомендуется механический редуктор с червячной передачей

DN 300-800: механический редуктор в комплекте

Фланцы

Присоединительные размеры по ГОСТ 33259

Основные технические характеристики DN PN Код d D D1 D2 n отв h H I L Вес, кг. 15 40 КШ.Ц.Ф.015.040.Н/П.02 10 95 65 14 4 26 109 160 120 1,6 20 40 КШ.Ц.Ф.020.040.Н/П.02 15 105 75 14 4 24 110 160 120 2,2 25 40 КШ.Ц.Ф.025.040.Н/П.02 18 115 85 14 4 24 112 160 140 2,7 32 40 КШ.Ц.Ф.032.040.Н/П.02 24 135 100 18 4 24 117 160 140 3,7 40 40 КШ.Ц.Ф.040.040.Н/П.02 30 145 110 18 4 43 108 195 165 4,7 50 40 КШ.Ц.Ф.050.040.Н/П.02 40 158 125 18 4 47 117 195 180 7 65 16 КШ.Ц.Ф.065.016.Н/П.02 49 178 145 18 4 43 122 195 200 8,2 65 25 КШ.Ц.Ф.065.025.Н/П.02 49 178 145 18 8 43 122 195 200 7,8 80 16 КШ.Ц.Ф.080/070.016.Н/П.02 63 195 160 18 4 41 155 255 210 11 80 25 КШ.Ц.Ф.080/070.025.Н/П.02 63 195 160 18 8 41 155 255 210 10,7 100 16 КШ.Ц.Ф.100/080.016.Н/П.02 75 215 180 18 8 41 165 255 230 13,7 100 25 КШ.Ц.Ф.100/080.025.Н/П.02 75 230 190 22 8 41 165 255 230 16 125 16 КШ.Ц.Ф.125/100.016.Н/П.02 100 245 210 18 8 95 197 525 350 24,6 125 25 КШ.Ц.Ф.125/100.025.Н/П.02 100 270 220 26 8 95 197 525 350 30,5 150 16 КШ.Ц.Ф.150/125.016.Н/П.02 125 275 240 22 8 98 214 525 380 33 150 25 КШ.Ц.Ф.150/125.025.Н/П.02 125 300 250 26 8 98 214 525 380 37,5

200

16 КШ.Ц.Ф.200/150.016.Н/П.02 148 335 295 22 12 94 239 525 450 51 200 25 КШ.Ц.Ф.200/150.025.Н/П.02 148 360 310 26 12 94 239 525 450 57 250 16 КШ.Ц.Ф.250/200.016.Н/П.02 200 405 355 26 12 101 274

1030

530 93 250 25 КШ.Ц.Ф.250/200.025.Н/П.02 200 425 370 30 12 101 274 1030 530 101 300* 16 КШ.Ц.Ф.300/250.016.Н/П.02 240 460 410 26 12 170 – – 750 156 350* 16 КШ.Ц.Ф.350/300.016.Н/П.02 300 520 470 26 16 198 – – 750 235 400* 16 КШ.Ц.Ф.400/305.016.Н/П.02 305 580   525  30   16   174 – –  880  300 500* 16 КШ.Ц.Ф.500/400.016.Н/П.02 390 710 650 33 20 177 – – 990 462 600* 16 КШ.Ц.Ф.600/500.016.Н/П.02 500 840 770 39 20 215 – – 1173 950 600* 25 КШ.Ц.Ф.600/500.025.Н/П.02 500 840 770 39 20 215 – – 1173 972 700* 16 КШ.Ц.Ф.700/600.016.Н/П.02 600 910 840 39 24 285 – – 1376 1160 700* 25 КШ.Ц.Ф.700/600.025.Н/П.02 600 960 875 45 24 285 – – 1376 1245 800* 16 КШ.Ц.Ф.800/700.016.Н/П.02 700 1020 950 39 24 380 – – 1376 2600 800* 25 КШ.Ц.Ф.800/700.025.Н/П.02 700 1075 990 45 24 380 – – 1376 2800



* поставляется с редуктором в комплекте. Строительная высота указана с редуктором.
