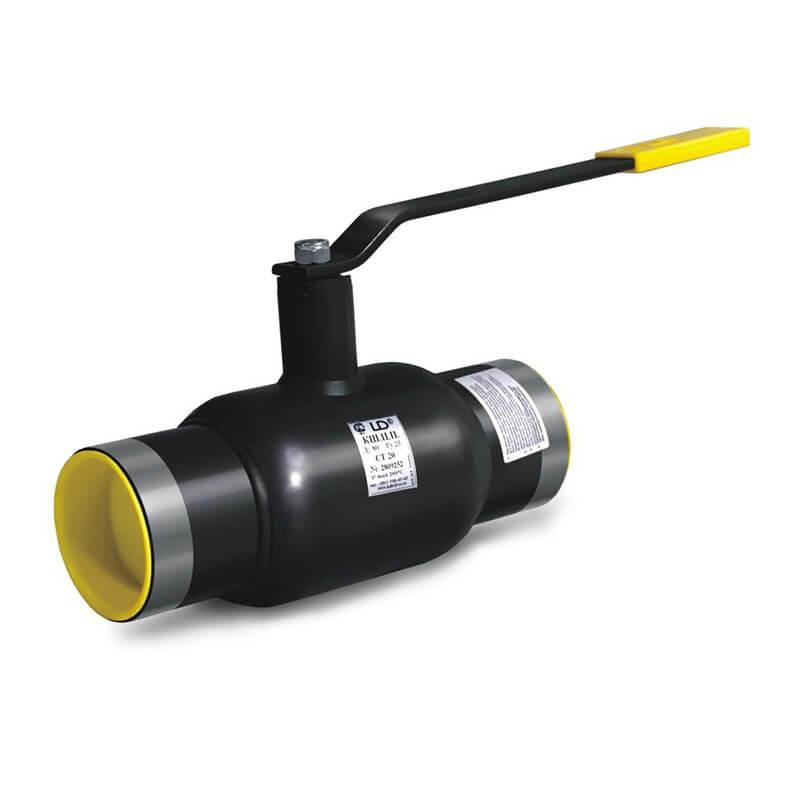

Кран шаровый LD под приварку

Краны шаровые для газа приварного присоединения Спецификация материалов Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С – LD Energy)
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-500: AISI 409
Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Управление

DN 15-250: рукоятка – окрашенная углеродистая сталь с полимерным наконечником

DN 150-250: рекомендуется механический редуктор с червячной передачей

DN 300-500: механический редуктор ProGear в комплекте

Основные технические характеристики DN PN Код d d* s D H h I L Вес, кг. 15 40 КШ.Ц.П.015.040.Н/П.02 10 21,3 2,8 38 109 26 160 200 0,7 20 40 КШ.Ц.П.020.040.Н/П.02 15 27 2,8 42 110 24 160 200 0,8 25 40 КШ.Ц.П.025.040.Н/П.02 18 32 3,2 48 112 25 160 230 1,0 32 40 КШ.Ц.П.032.040.Н/П.02 24 38 3 57 117 26 160 230 1,1 40 40 КШ.Ц.П.040.040.Н/П.02 30 48 3,5 60 108 43 195 190 1,6 50 40 КШ.Ц.П.050.040.Н/П.02 40 57 3,5 76 117 47 195 215 2,8 65 25 КШ.Ц.П.065.025.Н/П.02 49 76 4 89 122 43 195 250 3,3 80 25 КШ.Ц.П.080/070.025.Н/П.02 63 89 4 114 155 68 255 260 4,9 100 25 КШ.Ц.П.100/080.025.Н/П.02 75 108 5 133 165 68 255 280 6,5 125 25 КШ.Ц.П.125/100.025.Н/П.02 100 133 5 180 197 95 525 330 15,3 150 25 КШ.Ц.П.150/125.025.Н/П.02 125 159 6 219 210 98 525 214 20,6 200 25 КШ.Ц.П.200/150.025.Н/П.02 148 219 8 273 239 94 528 430 36,0 250 25 КШ.Ц.П.250/200.025.Н/П.02 200 273 8 351 284 101 1030 510 54,0 300* 25 КШ.Ц.П.300/250.025.Н/П.02 240 325 10 426 – 167 – 730 120,0 350* 25 КШ.Ц.П.350/300.025.Н/П.02 300 377 10 530 – 195 – 730 230,0 400* 25 КШ.Ц.П.400/305.025.Н/П.02 300 426 10 530 – 171 – 860 290,0 500* 25 КШ.Ц.П.500/400.025.Н/П.02 390 530 10 630 – 171 – 970 450,0 600* 25 КШ.Ц.П.600/500.025.Н/П.02 500 630 10 820 – 214 – 1143 870 700* 25 КШ.Ц.П.700/600.025.Н/П.02 600 720 10 1020 – 273 – 1346 1120

* поставляется с редуктором в комплекте. Строительная высота указана с редуктором.

Краны шаровые для жидкости приварного присоединения Спецификация материалов Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С – LD Energy)
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-700: AISI 409
Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока: EPDM, фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Управление

DN 15-250: рукоятка – окрашенная углеродистая сталь с полимерным наконечником

DN 150-250: рекомендуется механический редуктор с червячной передачей

DN 300-700: механический редуктор в комплекте

DN PN Код d d* s D H h I L Вес, кг. 15 40 КШ.Ц.П.015.040.Н/П.02 10 21,3 2,8 42 109 26 160 200 0,7 20 40 КШ.Ц.П.020.040.Н/П.02 15 26,8 2,8 42 110 24 160 200 0,8 25 40 КШ.Ц.П.025.040.Н/П.02 18 33,5 3,2 48 112 24 160 230 1,1 32 40 КШ.Ц.П.032.040.Н/П.02 24 42,3 3,2 57 117 24 160 230 1,3 40 40 КШ.Ц.П.040.040.Н/П.02 30 48 3,5 60 108 43 195 250/190 2 50 40 КШ.Ц.П.050.040.Н/П.02 40 57 3,5 76 117 47 195 270/215 2,75 65 25 КШ.Ц.П.065.025.Н/П.02 49 76 4 89 122 43 195 280/250 3,4 80 25 КШ.Ц.П.080/070.025.Н/П.02 63 89 4 114 155 41 255 280/260 4,9 100 25 КШ.Ц.П.100/080.025.Н/П.02 75 108 5 133 165 41 255 300/280 6,5 125 25 КШ.Ц.П.125/100.025.Н/П.02 100 133 5 180 197 95 525 330 13,5 150 25 КШ.Ц.П.150/125.025.Н/П.02 125 159 6 219 214 98 525 360 18,8 200 25 КШ.Ц.П.200/150.025.Н/П.02 148 219 8 273 239 94 525 430 31,5 250 25 КШ.Ц.П.250/200.025.Н/П.02 200 273 8 351 274 101 1030 510 64 300* 16 КШ.Ц.П.300/250.016.02 240 325 8 426 634 167 – 730 120,0 350* 16 КШ.Ц.П.350/300.016.02 300 377 10 530 690 196 – 730 230,0 400* 16 КШ.Ц.П.400/305.016.02 300 426 10 530 690 196 – 860 290,0 500* 16 КШ.Ц.П.500/400.016.02 390 530 10 630 870 170 – 970 450,0 600* 25 КШ.Ц.П.600/500.025.Н/П.02 500 630 10 820 – 215 – 1143 790 700* 25 КШ.Ц.П.700/600.025.Н/П.02 600 720 10 1020 – 285 – 1346 990

* поставляется с редуктором  в комплекте. Строительная высота указана с редуктором.
