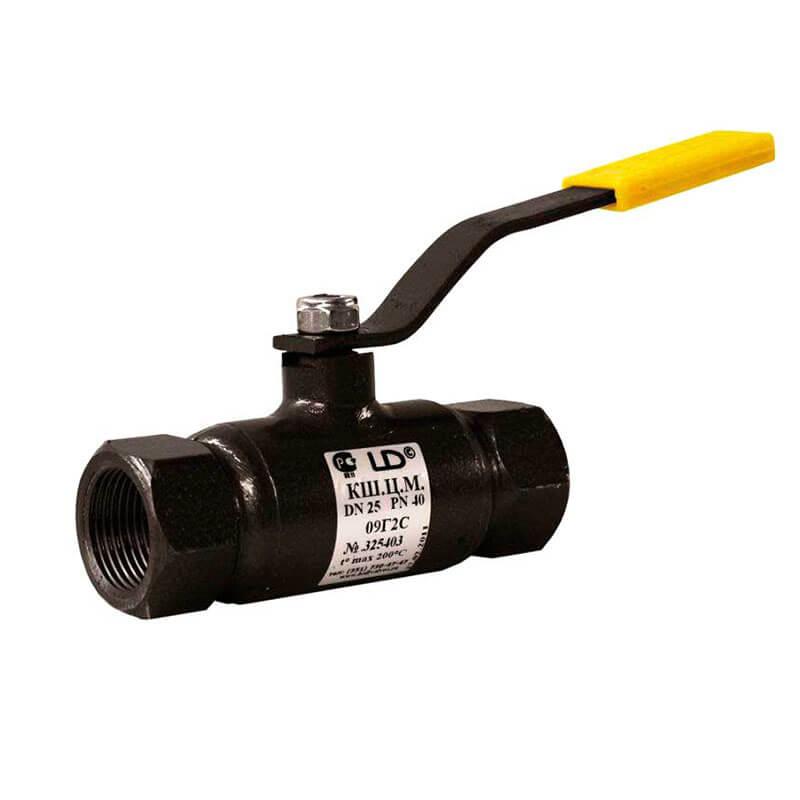

Кран шаровый LD муфтовый

Краны шаровые для газа муфтового присоединения Спецификация материалов Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С – LD Energy)
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-100: AISI 409
Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Управление

DN 15-100: рукоятка – окрашенная углеродистая сталь с полимерным наконечником

Основные технические характеристики DN PN Код S d* d D G H h I L Вес, кг. 15 40 КШ.Ц.М.015.040.Н/П.02 27 – 10 38 1/2 99 23 160 135 0,8 20 40 КШ.Ц.М.020.040.Н/П.02 32 – 15 42 3/4 100 22 160 135 0,8 25 40 КШ.Ц.М.025.040.Н/П.02 41 – 18 48 1 102 20 160 135 1,2 32 40 КШ.Ц.М.032.040.Н/П.02 – 49 24 57 1 1/4 107 21 160 135 1,5 40 40 КШ.Ц.М.040.040.Н/П.02  –  55 30 60 1 1/2 108 39 220 155 1,9 50 40 КШ.Ц.М.050.040.Н/П.02  –  68 40 76 2 117 42 220 170 2,9 65 25 КШ.Ц.М.065.025.Н/П.02  –  84 49 89 2 1/2 122 39 220 190 4,0 80 25 КШ.Ц.М.080/070.025.Н/П.02  –  99 63 114 3 155 64 312 200 5,8 100 25 КШ.Ц.М.100/080.025.Н/П.02 – 133 75 133 4 165 56 315 240 11,7 Краны шаровые для жидкости муфтового присоединения Спецификация материалов Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С – LD Energy)
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-100: AISI 409
Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока: EPDM, фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Управление

DN 15-100: рукоятка – окрашенная углеродистая сталь с полимерным наконечником

DN PN Код S d* d D G H h I L Вес, кг. 15 40 КШ.Ц.М.015.040.Н/П.02 27 – 10 42 1/2 109 24 160 135 0,7 20 40 КШ.Ц.М.020.040.Н/П.02 32 – 15 42 3/4 110 22 160 135 0,8 25 40 КШ.Ц.М.025.040.Н/П.02 41 – 18 48 1 112 20 160 135 1,3 32 40 КШ.Ц.М.032.040.Н/П.02 – 47,5 24 57 1 1/4 117 21 160 135 1,3 40 40 КШ.Ц.М.040.040.Н/П.02  –  55 30 60 1 1/2 108 40 195 155 1,8 50 40 КШ.Ц.М.050.040.Н/П.02  –  68 40 76 2 117 42 195 170 2,6 65 25 КШ.Ц.М.065.025.Н/П.02  –  84 49 89 2 1/2 122 40 195 190 3,7 80 25 КШ.Ц.М.080/070.025.Н/П.02  –  98 63 114 3 155 41 255 200 5,8 100 25 КШ.Ц.М.100/080.025.Н/П.02 – 133 75 133 4 165 41 255 240 10,6
