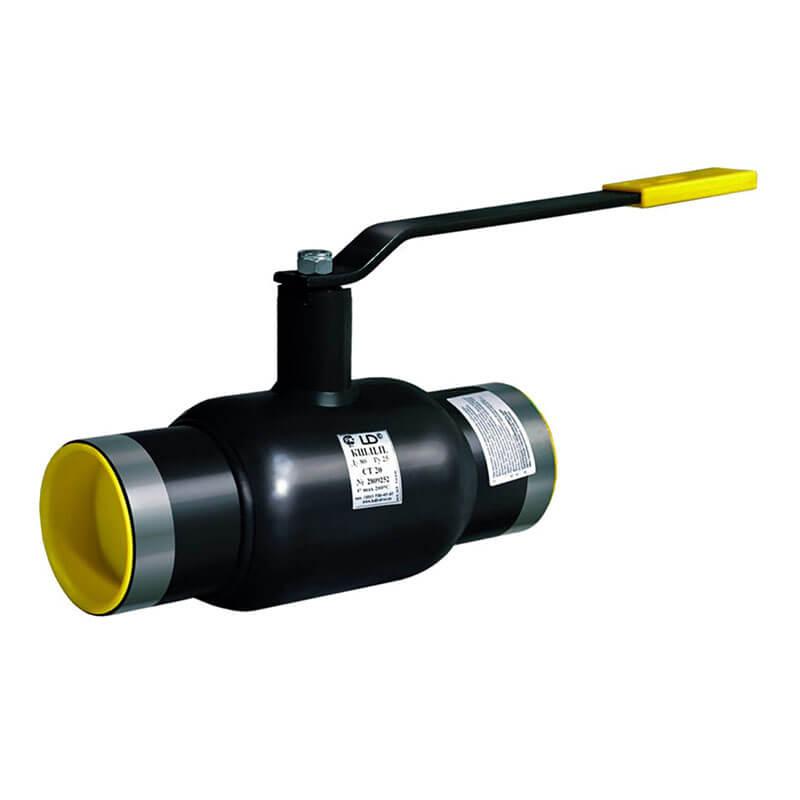

Кран шаровый LD

Кран шаровый LD

Краны шаровые LD относятся к запорной трубопроводной арматуре промышленного назначения и предназначены для монтажа в трубопроводах для транспортировки нефти и газа, системах теплоснабжения, различных агрегатах. Шаровые краны LD осуществляют перекрытие потока рабочей среды, эксплуатируемой в трубопроводах:

нефтеперерабатывающей промышленности
газового хозяйства
жилищно-коммунального хозяйства

Номенклатура шаровых кранов LD включает условные диаметры (DN) от 15 до 300 мм, а также условное давление (PN) от 1,6 МПа до 4,0 МПа.

В зависимости от условий эксплуатации и характеристик рабочей среды шаровые краны LD изготавливаются из следующих марок стали:

шаровые краны LD из стали 20
шаровые краны LD из стали 12Х18Н10Т
шаровые краны LD Energy из cтали 09Г2С
шаровые краны LD Energy из cтали 12Х18Н10Т

В зависимости от способа присоединения к трубопроводу выделяются следующие типы шаровых кранов LD:

КШ.Ц.Ф – фланцевое присоединение
КШ.Ц.П – приварное присоединение
КШ.Ц.М. – муфтовое (резьбовое) присоединение
КШ.Ц.К – комбинированное присоединение
КШ.Ц.Ц – цапковое присоединение
КШ.Ц.Ш – штуцерное исполнение
КШ.Ц.С – для спуска воздуха

В зависимости от исполнения шаровые краны LD могут быть использованы как в умеренном, так и в холодном климате.

Рабочие условия

Рабочая среда: теплосетевая вода, пар (t=150 °С постоянно t=170 °С кратковременно), нефтепродукты, горючесмазочные материалы и жидкости без содержания абразивных примесей.

Рабочие среды кранов из нержавеющих марок сталей – по отношению к которым применяемые материалы корозионностойки.

Рабочее давление: до 4,0 МПа

Температура рабочей среды: от -60 °С до + 200 °С (в зависимости от климатического исполнения изделия).

Температура окружающей среды: от -60 °С до + 200 °С (исполнение 01 и 03), от -40 °С до + 200 °С (исполнение 02).

Управление шаровым краном LD можно осуществлять с помощью ручки, редуктора, пневмопривода, электропривода – непосредственно или дистанционно.

Шаровые краны LD могут устанавливаться на трубопровод в произвольном положении.

Технические характеристики Номинальное давление, М 1,6; 2,5; 4,0 Температура рабочей среды

От -40 °С до +200 °С (для исп. 02)

От -60 °С до +200 °С (для исп. 01, 03)

Климатическое исполнение кранов по ГОСТ 15150 «У» (исполнение 02) или «ХЛ» (исполнение 01, 0) Класс герметичности затвора Класс «А» по ГОСТ 954 Полный ресурс 10 000 циклов Полный срок службы 30 лет Варианты исполнения по стойкости к воздействию внешней среды Вариант исполнения Обозначение Используемые стали Коррозионно-стойкое 01/01 – Energy 12Х18Н10Т Обычное 02 Сталь 20 Хладостойкое 03 – Energy 09Г2С
