Затворы Гранвэл ЗПВЛ

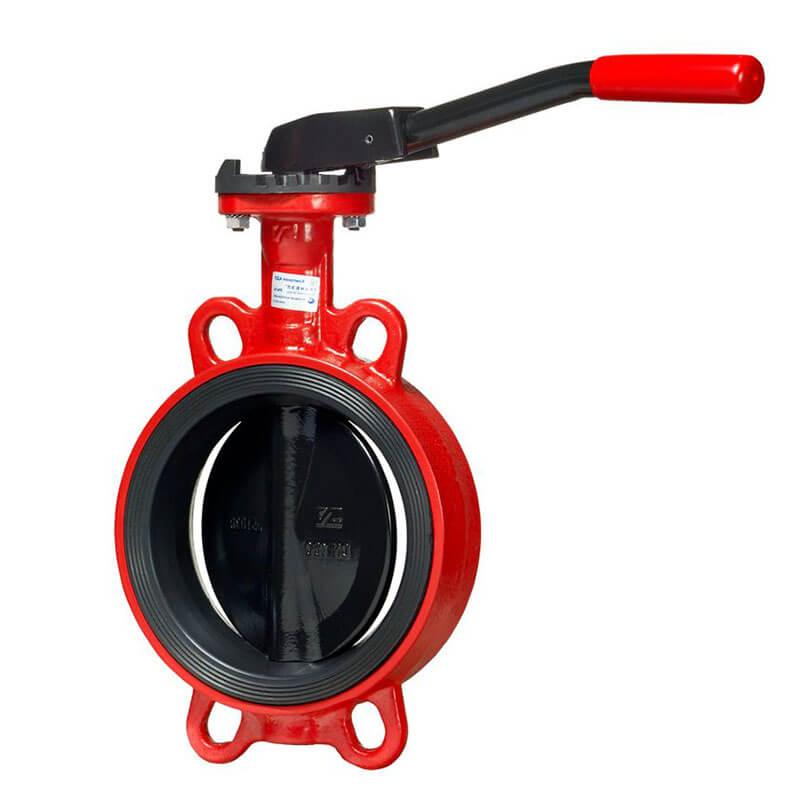

Затвор Гранвэл ЗПВЛ с рукояткой

Дисковые межфланцевые поворотные затворы ГРАНВЭЛ с голым штоком и межфланцевой рукояткой ЗПВЛ-DNхPN-FLN(W)-5-E

Корпус межфланцевых затворов ГРАНВЭЛ: высокопрочный чугун GGG40
Седло затвора ГРАНВЭЛ: EPDM

Диск затвора ГРАНВЭЛ: нержавеющая сталь CF8M

Основные преимущества класс герметичности А;
малый вес;
малая строительная длина;
низкая стоимость установки и обслуживания;
герметичное перекрытие потока в обоих направлениях;
с рабочей средой контактируют только две детали: седловое уплотнение и диск;
сменное седловое уплотнение.
Технические характеристики

DN:

32 – 200

PN:

16

Тип присоединения:

М/Ф

Тип управления:

Рукоятка с произвольным положением, Рукоятка с фиксацией положения

Материал корпуса:

Чугун высокопрочный

Материал запорного органа:

Сталь нержавеющая

Материал седлового уплотнения:

EPDM

Наличие ISO фланца:

Да

Модель привода/редуктора:

Нет

T min рабочей среды, C:

-15

T max рабочей среды, С:

95

Количество концевых выключателей:

0.0 Конструкция дискового поворотного затвора «Гранвэл» Корпус

Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.

Диск

Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.

Седловое уплотнение

Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.

Применение межфланцевых затворов ГРАНВЭЛ

водоснабжение
питьевая вода
некоторые виды пищевых продуктов
этиленгликоль и пропиленгликоль до 45 %
пожаротушение
