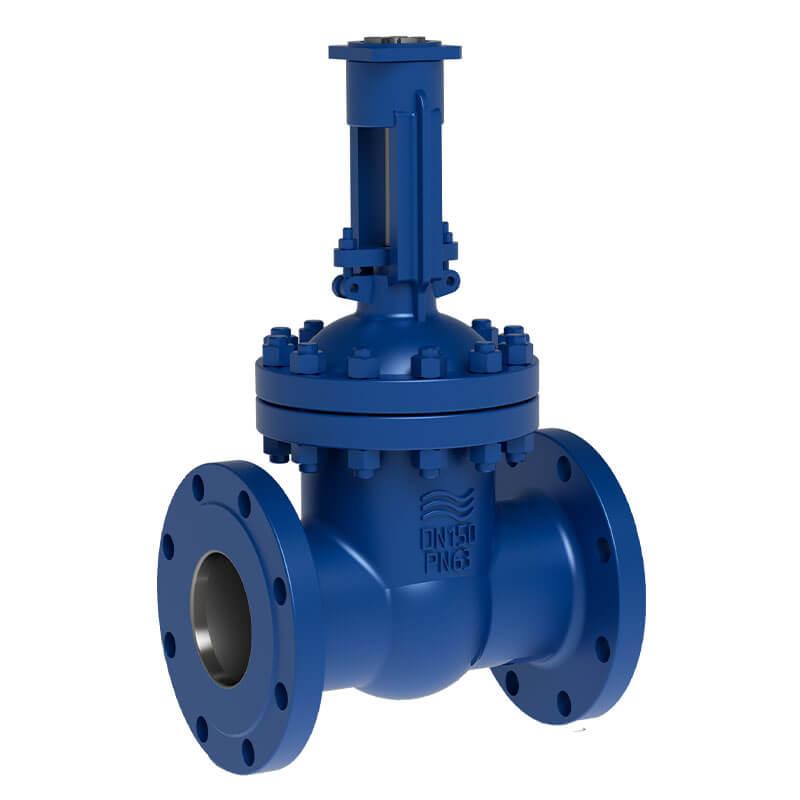

Задвижка 30с964нж

Задвижка стальная клиновая 30с964нж

Задвижка под электропривод 30с964нж, клиновая, с выдвижным шпинделем, применяется в качестве запорного устройства с дистанционным управлением на трубопроводах транспортирующих воду, пар, воздух, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды при максимальном давлении среды 2,5 МПа (25кгс/см2) и максимальной рабочей температуры до +450°С. В задвижках 30с964нж применяется двухдисковый клин. Уплотнение шпинделя – сальниковое.

Основные технические данные задвижки 30с964нж Условный диаметр : 50-1200мм
Условное давление : 2,5 МПа (25 кгс/см2)
Рабочая среда: Вода, пар, масло, нефть, природный газ, жидкие не агрессивные нефтепродукты, не агрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -40°С до +450°С
Материал корпуса: сталь 25Л
Тип присоединения: фланцевое
Класс герметичности ГОСТ 9544-2005: "А"
Способ управления: под электропривод
Материальное исполнение задвижек 30с964нж Корпус: сталь 25Л
Крышка: сталь 25Л
Клин (диски): сталь25Л
Шпиндель: 20Х13
Гайка шпинделя: латунь ЛС59-1
Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5 по ГОСТ 1759.5—87
Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
Болт откидной: сталь 35
Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
Набивка сальника: АГИ, ТРГ
Подшипник: шариковый упорный
Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
Наплавка на клине: 13Х25Т, 10Х17Т
