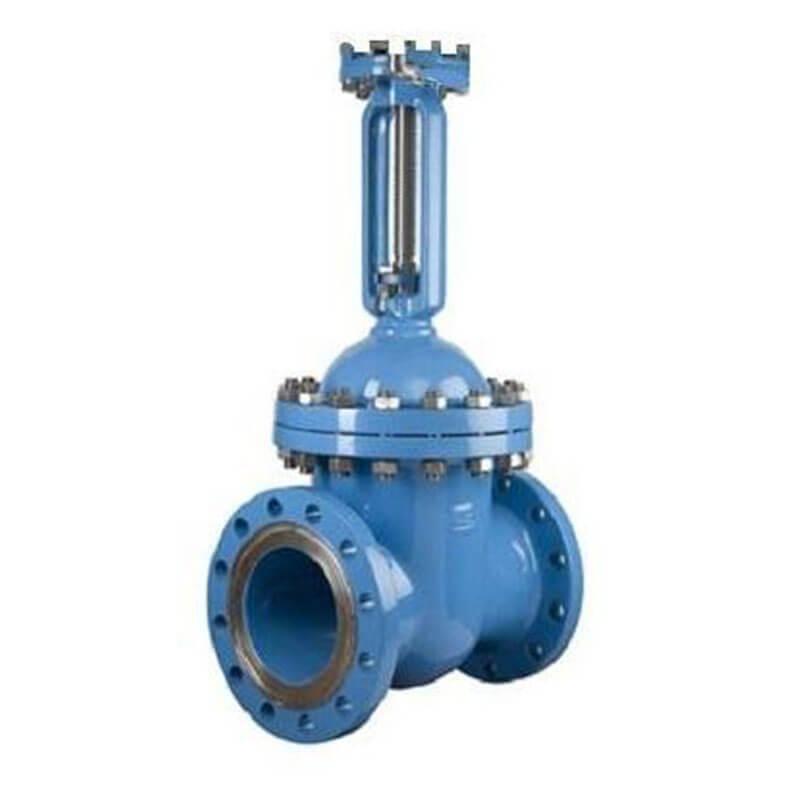

Задвижка 30лс915нж

Задвижка стальная клиновая 30лс915нж

Задвижка под электропривод 30лс915нж, клиновая, с выдвижным шпинделем, хладостойкая, применяется в качестве запорного устройства с дистанционным управлением на трубопроводах транспортирующих воду, пар, воздух, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды при максимальном давлении среды 4,0 МПа (40кгс/см2) и максимальной рабочей температуры до+450°С. В задвижках 30лс915нж применяется двухдисковый клин. Уплотнение шпинделя – сальниковое.

Основные технические данные задвижки 30с915нж: Условный диаметр: 50-400мм
Условное давление: 4,0 МПа(40 кгс/см2)
Рабочая среда: Вода, пар,масло, природный газ, газоконденсат, нефть, нефтепродукты, жидкие и газообразные углеводороды, а также химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды:от -60°С до +450°С (для жаростойкого исполнения от -40 до +550°С)
Материал корпуса: сталь 20ГЛ
Тип присоединения: фланцевое
Класс герметичности ГОСТ9544-2005: "А"
Способ управления: под электропривод
Материальное исполнение задвижек 30лс915нж: Корпус: 20ГЛ
Крышка: 20ГЛ
Клин (диски): 20ГЛ
Шпиндель: 14Х17Н7
Гайка шпинделя: латунь ЛС59-1
Гайка: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10 по ГОСТ 1759.4-87
Шпилька, болт: легированная сталь ГОСТ 4543-71 класс прочности не ниже 10.9 по ГОСТ 1759.4-87
Болт откидной или анкерный: сталь 40Х
Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
Набивка сальника: ТРГ
Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
Наплавка на клине: 13Х25Т, 10Х17Т
