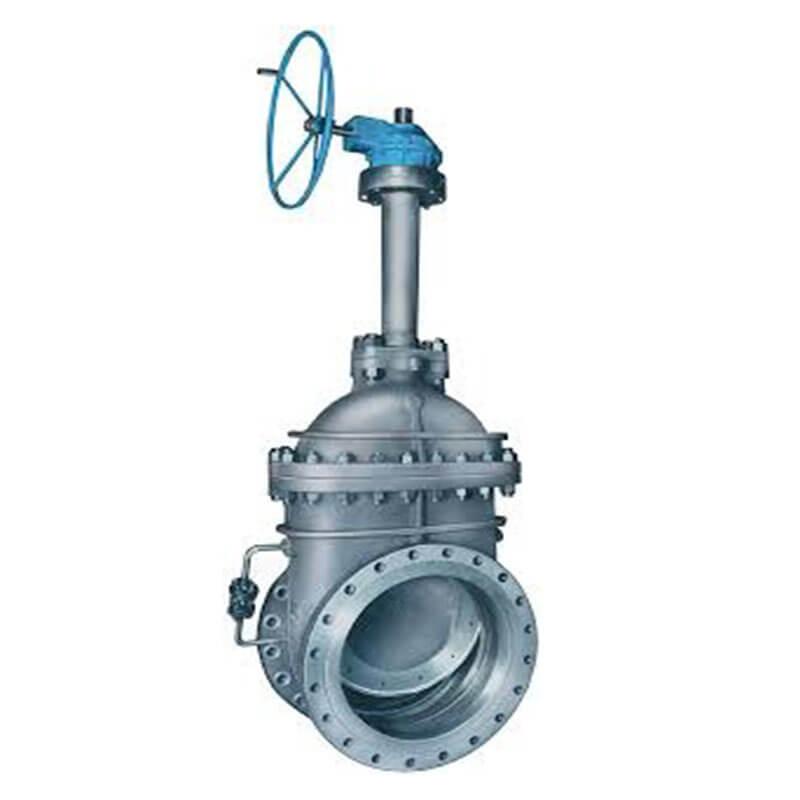

Задвижка 30с564нж

Задвижка стальная клиновая 30с564нж

Задвижка 30с564нж, клиновая, с выдвижным шпинделем, применяется в качестве запорного устройства на трубопроводах транспортирующих воду, пар, воздух, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды при максимальном давлении среды 2,5 Мпа(25кгс/см2) и максимальной рабочей температуры до +450°С. В задвижках 30с564нж применяется двухдисковый клин. Уплотнение шпинделя – сальниковое.

Основные технические данные задвижки 30с564нж Условный диаметр: 400-1200мм
Условное давление: 2,5 Мпа (25 кгс/см2)
Рабочая среда: Вода, пар, природный газ, газоконденсат, нефть, нефтепродукты, жидкие и газообразные углеводороды, а также химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -40°С до +450°С
Материал корпуса: сталь 25Л
Тип присоединения: фланцевое
Класс герметичности ГОСТ 9544-2005: "А"
Способ управления: механический редуктор
Материальное исполнение задвижек 30с564нж Корпус: сталь 25Л
Крышка: сталь 25Л
Клин (диски): сталь 25Л
Шпиндель: 20Х13
Гайка шпинделя: латунь ЛС59-1
Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
Болт откидной: сталь 35
Уплотнение между корпусом и крышкой (прокладка, кольцо):паронит, ТРГ
Набивка сальника: АГИ, ТРГ
Редуктор: редуктор конический или цилиндрический
Подшипник: шариковый упорный
Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
Наплавка на клине: 13Х25Т, 10Х17Т
