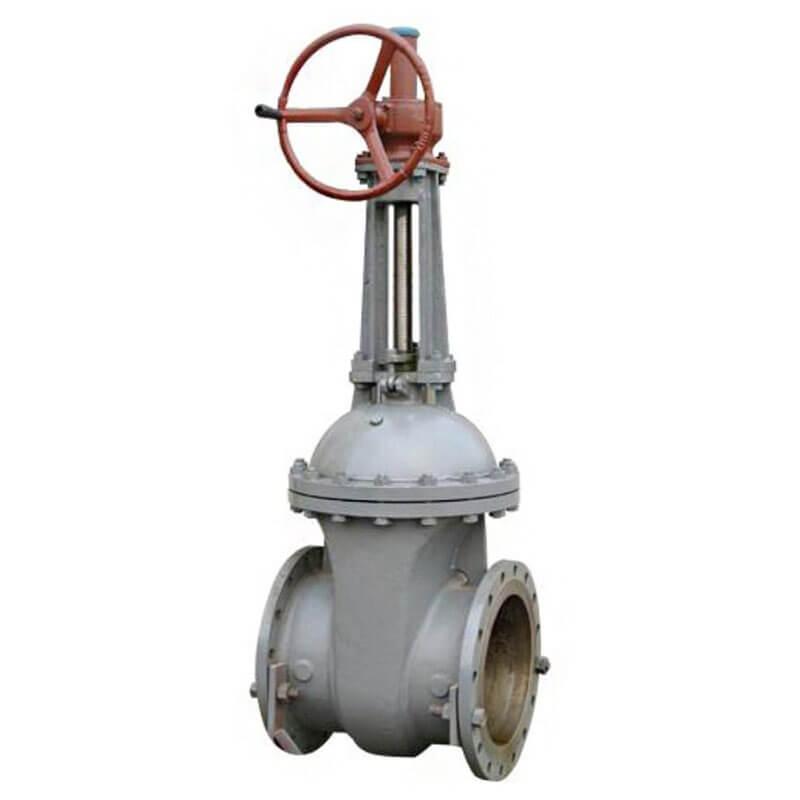

Задвижка 30лс564нж

Задвижка стальная клиновая 30лс564нж

Задвижка 30лс564нж, клиновая,с выдвижным шпинделем, хладостойкая, применяется в качестве запорного устройства на трубопроводах транспортирующих воду, пар, воздух, аммиак,природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды при максимальном давлении среды 2,5 Мпа (25кгс/см2) и максимальной рабочей температуры до +450°С. В задвижках 30лс564нж применяется двухдисковый клин.Уплотнение шпинделя – сальниковое.

Основные технические данные задвижки 30лс564нж Условный диаметр: 400-1200мм
Условное давление: 2,5 Мпа (25 кгс/см2)
Рабочая среда: Вода, пар, природный газ, газоконденсат,нефть, нефтепродукты, жидкие и газообразные углеводороды, а также химическиактивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -60°С до +450°С (для жаростойкого исполнения от -40 до +550°С)
Материал корпуса: сталь 20ГЛ
Тип присоединения: фланцевое
Класс герметичности ГОСТ 9544-2005: "А"
Способ управления: механический редуктор
Материальное исполнение задвижек 30лс564нж Корпус: 20ГЛ (для жаростойкого исполнения – жаростойкая сталь 20Х5МЛ)
Крышка: 20ГЛ (для жаростойкого исполнения – жаростойкая сталь 20Х5МЛ)
Клин (диски): 20ГЛ (для жаростойкого исполнения – жаростойкая сталь20Х5МЛ)
Шпиндель: 14Х17Н7 (для жаростойкого исполнения – 12Х18Н9Т)
Гайка шпинделя: латунь ЛС59—1
Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 по ГОСТ 1759.4—87, (для жаростойкого исполнения – 12Х18Н9Т)
Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10.9 поГОСТ 1759.4—87, (для жаростойкого исполнения – сталь 45Х14Н14В2М)
Болт откидной: сталь 40Х, (для жаростойкого исполнения – сталь 45Х14Н14В2М)
Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
Набивка сальника: ТРГ, АГИ
Редуктор: редуктор конический или цилиндрический
Подшипник: шариковый упорный
Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
Наплавка на клине: 13Х25Т, 10Х17Т
