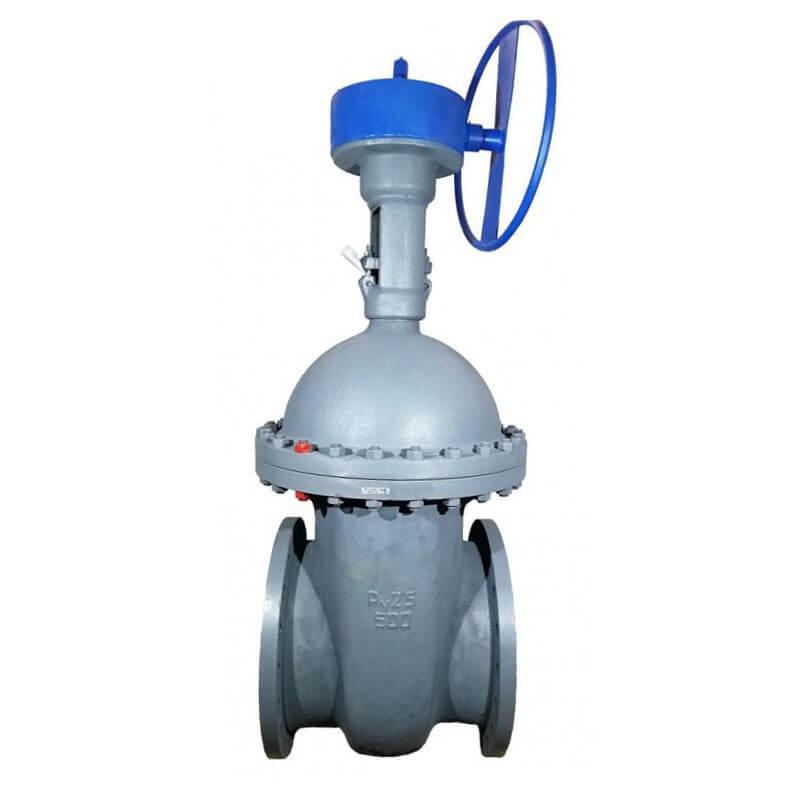

Задвижка 30лс541нж

Задвижка стальная клиновая 30лс541нж

Задвижка 30лс541нж,клиновая, с выдвижным шпинделем, хладостойкая, применяется в качестве запорного устройства на трубопроводах транспортирующих воду, пар, воздух, аммиак,природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды при максимальном давлении среды 1,6 Мпа (16кгс/см2) и максимальной рабочей температуры до +450°С. В задвижках 30лс541нж применяется двухдисковый клин.Уплотнение шпинделя – сальниковое.

Основные технические данные задвижки 30лс541нж Условный диаметр: 350-1200мм
Условное давление: 1,6 Мпа (16 кгс/см2)
Рабочая среда: Вода, пар, природный газ, газоконденсат,нефть, нефтепродукты, жидкие и газообразные углеводороды, а также химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -60°С до +450°С(для жаростойкого исполнения от -40 до +550°С)
Материал корпуса: сталь 20 ГЛ
Тип присоединения: фланцевое
Класс герметичности ГОСТ 9544-2005: "А"
Способ управления: механический редуктор
Материальное исполнение задвижек 30лс541нж Корпус: 20ГЛ (для жаростойкого исполнения – жаростойкая сталь 20Х5МЛ)
Крышка: 20ГЛ (для жаростойкого исполнения – жаростойкая сталь 20Х5МЛ)
Клин (диски): 20ГЛ (для жаростойкого исполнения – жаростойкая сталь 20Х5МЛ)
Шпиндель: 20Х13 (для жаростойкого исполнения – жаростойкая сталь 12Х18Н9Т)
Гайка шпинделя: латунь ЛС59—1
Гайка: легированная сталь ГОСТ 4543—71 класс прочности не ниже 10 поГОСТ 1759.4—87, (для жаростойкого исполнения – 12Х18Н9Т)
Шпилька, болт: легированная сталь ГОСТ 4543—71 класс прочности не ниже10.9 по ГОСТ 1759.4—87, (для жаростойкого исполнения – сталь 45Х14Н14В2М)
Болт откидной: сталь 40Х, (для жаростойкого исполнения – сталь 45Х14Н14В2М)
Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ10. Набивка сальника: ТРГ, АГИ
Редуктор: конический или цилиндрический
Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
Наплавка на клине: 13Х25Т, 10Х17Т
