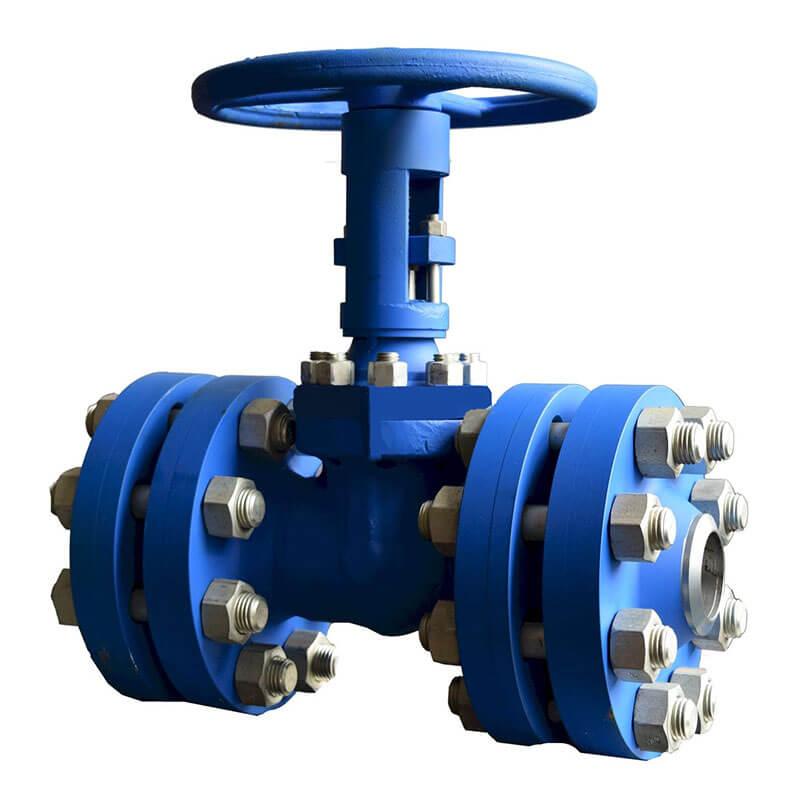

Задвижка 31лс45нж

Задвижка стальная клиновая 31лс45нж

Задвижка 31лс45нж,клиновая, с выдвижным шпинделем, хладостойкая, применяется в качестве запорного устройства на трубопроводах транспортирующих воду, пар, воздух, аммиак,природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды при максимальном давлении среды 1,6 Мпа (16кгс/см2) и максимальной рабочей температуры до +450°С. В задвижках 31лс45нж применяется двухдисковый клин. Уплотнение шпинделя – сальниковое.

Основные технические данные задвижки 31лс45нж Условный диаметр: 50-100мм
Условное давление: 1,6 Мпа (16 кгс/см2)
Рабочая среда: Вода, пар, природный газ, газоконденсат,нефть, нефтепродукты, жидкие и газообразные углеводороды, а также химическиактивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды: от -40°С до +450°С(для жаростойкого исполнения от -40 до +550°С)
Материал корпуса: сталь 20ГЛ
Тип присоединения: фланцевое
Класс герметичности ГОСТ 9544-2005: "А"
Способ управления: ручной (маховик)
Материальное исполнение задвижек 31лс45нж Корпус: 20ГЛ
Крышка: 20ГЛ
Клин (диски): 20ГЛ
Шпиндель: 08Х18Н10
Гайка шпинделя: латунь ЛС59-1
Гайка: 35ХМ
Шпилька, болт: 35ХМ
Болт откидной или анкерный: сталь 35ХМ
Прокладка: спирально-навитая
Набивка сальника: ТРГ
Редуктор: редуктор конический или цилиндрический
Подшипник: шариковый упорный
Наплавка на кольце в корпусе: 08Х18Н10
Наплавка на клине: 08Х18Н10

Задвижка 31лс45нж может поставляться в комплекте с ответными деталями(фланцы, прокладки, крепежные детали).
