НЭМС для газовой отрасли 33-16-500

Муфтовое соединение

Неразъемное электроизолирующее муфтовое соединение (электроизолирующая вставка) НЭМС® для газовой отрасли, выполненное по ТУ 3667-013-05608841-2005, обеспечивает электрическое разъединение участков трубопровода.

Конструктивные особенности НЭМС® для газовой отрасли

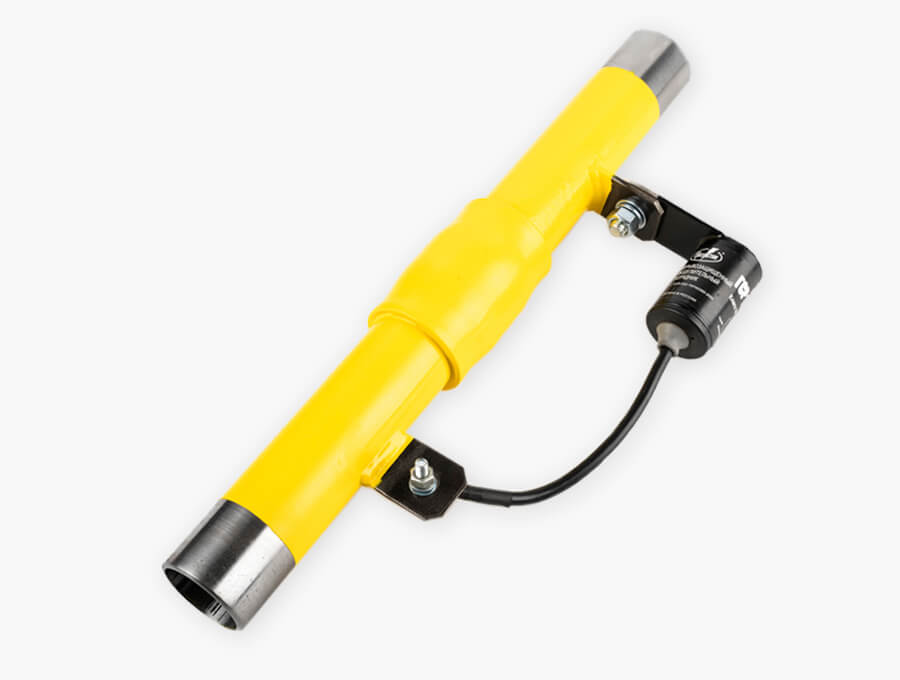

НЭМС® представляет собой два металлических патрубка с соответствующими трубопроводу присоединительными размерами, соединённых между собой неразъемным муфтовым соединением.

Герметичность НЭМС® обеспечивают уплотнительные кольца специального профиля из резины на основе каучуков, которые сжаты между контактируемыми поверхностями патрубков, муфты и вкладыша. Внутренняя и наружная поверхность НЭМС® может быть защищена тем или иным видом покрытия, в зависимости от условий эксплуатации и требований заказчика.

Возможна дополнительная комплектация НЭМС® искроразрядником и контрольно-измерительными приборами.

Области применения:

• Строительство распределительных сетей газового хозяйства
• Строительство магистральных трубопроводов
• Строительство систем газоснабжения населенных пунктов
• Строительство нефтепромысловых и технологических трубопроводов
• Строительство высоконапорных трубопроводов, транспортирующих обводненную нефть
• Строительство высоконапорных трубопроводов, транспортирующих сточные и технические воды, содержащие серу, углекислоты и другие среды

Неразъемное изолирующее муфтовое соединение для газа и других видов трубопроводов типа НЭМС® является запатентованной разработкой нашей компании. Изделие уже более 15 лет успешно эксплуатируется на отечественных газопроводах и официально внесено в реестр специализированной продукции для поставки на объекты ПАО «ГАЗПРОМ». Мы гарантируем высокое качество наших электроизолирующих вставок и их полное соответствие нормативным документам. По классификации ПАО «ГАЗПРОМ» они относятся к категории А и способны выдерживать большие механические нагрузки.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ:

• наружным защитным покрытием;
• наружным и внутренним защитным покрытием;
• наружным двух- или трехслойным полимерным покрытием и футеровкой полиэтиленом внутри.

ВАРИАНТЫ ПОДГОТОВКИ КОНЦОВ ТРУБ:

• под сварное соединение;
• под сварное соединение в комплекте с защитными втулками
• под сварное соединение в комплекте с наконечниками из углеродистой или коррозионностойкой стали
• под неразъемное муфтовое соединение, разработка и производство ООО "ИПЦ"

В соответствии с целевым назначением выпускаются следующие типы вставок:
для магистральных газопроводов с рабочим давлением от 1,6 до 24,5 МПа
для газораспределительных сетей с рабочим давлением от 0,6 до 1,6 МПа
для промысловых и технологических газопроводов с рабочим давлением от 1,6 до 39,2 МПа

Технические характеристики    Значение

• Импульсный ток молнии (10/350 мкс)    не менее 50 кА
• Коммутируемый заряд    50 Ас
• Удельная энергия    2500 кДж/Ом
• Номинальное импульсное пробивное    1400 В
• Сопротивление разделительного промежутка при 175 В, DC    >100 Мом
• Диапазон температур окружающей среды    -60 ... +80 °C
• Степень защиты по ГОСТ 14254    IP67

Характеристики

• Ду, мм - 25
• Дн, мм - 33,7
• Толщина стенки стальной трубы, мм - 3,5
• Рабочее давление, МПа - до 39,2
• Температура рабочей среды, °C - до 150
• Электрическое сопротивление при U=1000 В - не менее 5 МОм не более 50 мА
• Электрическая прочность (ток утечки при U=5000 В) - 10
• По климатическому исполнению выпускаются, °C - У1 - температура окружающей среды от -40 °C до +60 °C
• ХЛ1 - температура окружающей среды от -60 °C до +60 °C - без покрытия
• Внутреннее покрытие - покрытие на основе алкидных грунтовок, покрытие на основе термореактивных композиций,  футерованные полиэтиленовой трубой, покрытие на основе термопластичных материалов (эпоксидное, полиуретановое)
• Наружное покрытие - покрытие на основе алкидных грунтовок, атмосферостойкие эмали, покрытие термоусадочным материалом на основе полиэтилена, покрытие на основе термопластичных материалов, покрытие на основе жидких термореактивных композиций (эпоксидное, полиуретановое)
