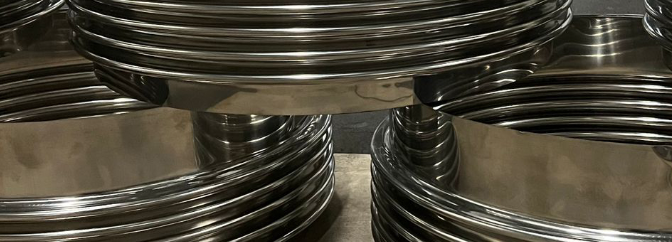

Компенсаторы сильфонные

Компенсатор сильфонный

Сильфонный компенсатор - является самым оптимальным решением проблемы компенсации воздействия температур, давления, вибраций на трубопроводные системы, а также всевозможных смещений и не точностей при монтаже оборудования и трубопроводов. Основным элементом сильфонного компенсатора является сильфон – упругая однослойная или многослойная гофрированная оболочка из металлических аустенитных сталей или композиционных материалов, сохраняющая прочность и герметичность при многоцикловых деформациях сжатия, растяжения, изгиба и их комбинаций под воздействием внутреннего или внешнего давления, температуры и механических напряжений.  Преимущество использования сильфонных компенсаторов заключаются и в том, что они экономят место, имеют меньший вес, а также очень просты в монтаже.

Высокая надежность и долговечность производимых сильфонных компенсаторов предприятием ООО «Гибкие Технологии» позволяет успешно применять их в различных отраслях промышленности таких, как:

• Машиностроительной;
• Судостроительной;
• Нефтегазовой и нефтехимической;
• Металлургической;
• Жилищно-коммунальной;
• Тепловые сети;
• ТЕЦы;
• Авиационной;
• Пищевой;
• Атомной;
• Оборонно-промышленной;
• Криогенной и др.

Основные рабочие характеристики сильфонных компенсаторов

• Условный диаметр (Ду, Dn), мм: от 25 до 3200мм
• Рабочая температура среды, 0С: от -198 0С до + 550 0С; (возможно изготовление до 10000С);
• Рабочее давление (Рраб, PN), бар (Мпа): от вакуума до 63 бар (6,3Мпа);
• Скорость протекания жидких сред, м/сек: жидкие среды – до 8м/сек;
• Скорость протекания газообразных сред, м/сек: газообразные – до 120м/сек;
• Количество слоев (N,): одно и многослойные на основании расчетов EJMA 10;

Материалы, используемые для изготовления сильфонных компенсаторов

Материал сильфона:

• Коррозионностойкие марки сталей 08Х18Н10Т, 12Х18Н10Т, 08Х18Н10,  03Х17Н14М3 (аналоги: AISI 321, AISI 304, AISI 304L, AISI316L и др.).
• Материал присоединительной и ограничительной арматуры: сталь конструкционная углеродистая качественная, марки 20, 35.

Сталь нержавеющая коррозионностойкая жаропрочная, 08Х18Н10Т (AISI321), 08Х18Н10 (AISI304), 03Х18Н11 (AISI304L), 03Х17Н14M3 (AISI316L). Сталь конструкционная криогенная, 12Х18Н10Т(AISI321) или их аналоги. Сталь конструкционная низколегированная для сварных конструкций, 09Г2С, 17ГС.

Типы выпускаемых сильфонных компенсаторов в зависимости от назначения

• КО – компенсатор осевой предназначен для компенсации смещений соединяемых элементов вдоль оси за счет сжатия и растяжения (компенсаторы типа КО делят на неразгруженные (передают) и разгруженные (не передают) распорные усилия);
• КС – компенсатор сдвиговой предназначен для компенсации сдвига соединяемых элементов относительно его оси за счет деформации сильфона/сильфонов;
• AU.H– компенсатор шарнирный угловой предназначен для компенсации угловых перемещений в одной плоскости;
• AU.K– компенсатор карданный угловой предназначен для компенсации угловых перемещений во всех плоскостях;
• UN– компенсатор универсальный предназначен для компенсации двух и более видов деформации, перечисленных выше, возникающие раздельно в разные моменты времени или одновременно (делят на неразгруженные (передают) и разгруженные (не передают) распорное усилие).
