Компенсатор линзовый

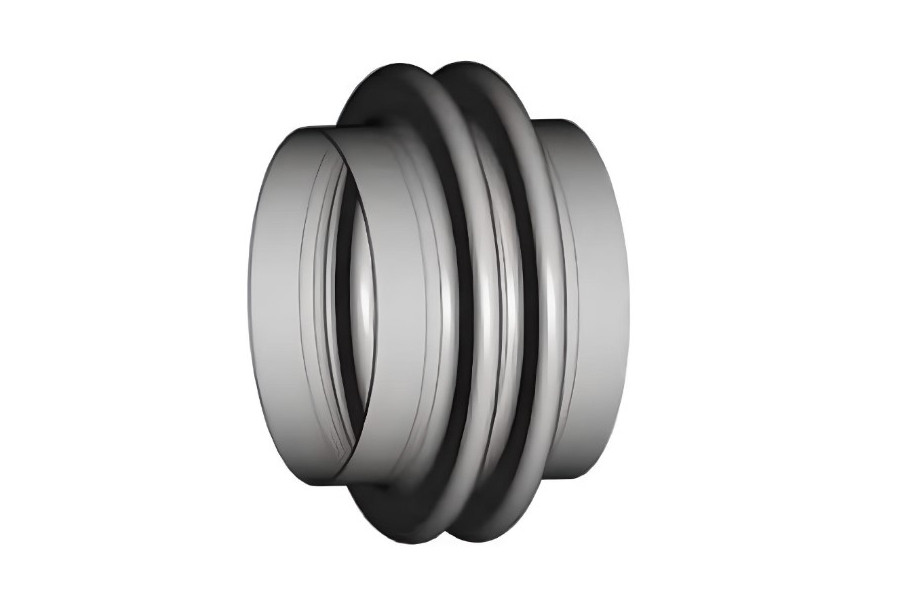

Стальной линзовый компенсатор

Линзовый компенсатор – стальная конструкция, служащая для компенсации осевых или угловых перемещений трубопровода. Перемещения обычно вызваны температурным расширением (сужением) трубопровода.

Основной частью линзового компенсатора является линза. Данный элемент компенсатора может быть цельнодеформированным и сваренным из двух полулинз. Внутри компенсатора размещена защитная гильза (направляющий патрубок), выполненная в виде стальной обечайки, приваренной одним концом к патрубку компенсатора, второй конец гильзы остается свободным. Этот элемент защищает внутреннюю част устройства от негативного воздействия рабочей среды. Встык к линзе приваривается патрубок, который выполняет функцию соединительного элемента компенсатора и трубы. Количество линз определяет компенсирующую способность.

Линзовые компенсаторы не теряют эффективности даже в условиях повышенных давлений и температуры, что является одним из основных преимуществ данных устройств.  Кроме того, они отличаются высокой прочностью, жаростойкостью и повышенной жесткостью конструкции, но при этом обладают относительно небольшой компенсирующей способностью.

Линзовые компенсаторы широко применяется во многих сферах промышленности. Данные устройства применяются в прямоугольных и круглых трубопроводных магистралях где не требуется большая компенсирующая способность. Линзовые компенсаторы требуются в таких отраслях промышленности, как:

• нефтяной;
• газовой;
• химической;
• металлургической;
• тепловые сети;
• ТЕЦы;
• атомной.

Виды линзовых компенсаторов и основные рабочие характеристики

• КЛО – компенсатор линзовый осевой, предназначенный для компенсации температурных и механических перемещений трубопроводов диаметром от Ду100 мм до Ду3000 мм, работающих со средами разной агрессивности при температуре стенки не ниже -70 0С до +520 0С, давление от 0,1 МПа до 1,6 МПа. Могут изготавливаться с внутренними обечайками и дренажными трубками.
• ОСТ осевой – Компенсаторы ОСТ осевой от Ду100 до Ду2200 мм, предназначенный для компенсации температурных изменений длины трубопроводов только в осевом направлении, работают в условиях неагрессивных сред, с условным давлением Ру до 1,6 МПа (16 кгс/см2) и температурой до 300 0С и для Ду ≤ 400 мм температурой до 425 0С. Могут изготавливаться с дренажными трубками.
• ОСТ угловой – Компенсаторы ОСТ угловой от Ду100 до Ду2200 мм, предназначенный для компенсации температурных изменений длины трубопроводов в осевом направлении и в различных шарнирных схемах компенсации, работают в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 МПа (16 кгс/см2) и температурой до +300 0С и для Ду ≤ 400 мм температурой до +425 0С
• ПГВУ (прямоугольные) – линзовые компенсаторы ПГВУ сечением от 300×400 до 7850×8000 мм, спроектированы для компенсации смещений, температурных расширений и вибраций, возникающих на пылегазовоздуховодах прямоугольного сечения. С рабочим давлением не более 0,015 Мпа и температурой от -600С до +4250С.
• ПГВУ (круглые) – компенсаторы линзовые ПГВУ круглый диаметром от 80 до 5500мм, предназначены для компенсации температурных удлинений круглых газовоздухопроводов тепловых электростанций. Предназначены для неагрессивных и малоагрессивных сред. С рабочим давлением до 0,02 Мпа и температурой от -60 0С до +1000 0С.
