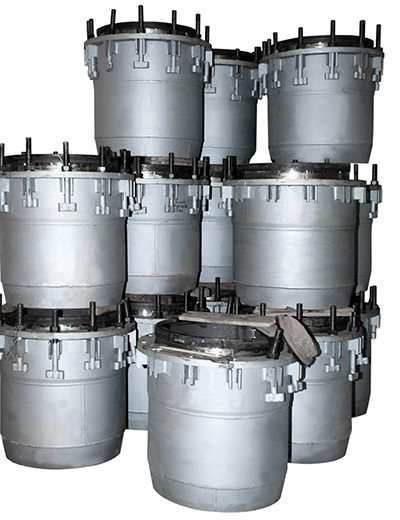

Сальниковые компенсаторы

Компенсатор сальниковый

Сальниковые компенсаторы по ТУ 34-42-10187-97

Описание ТУ 34 10.10187-97

Настоящие технические условия (ТУ) распространяются на компенсаторы трубопроводов сальниковые с давлением среды Ру ≤ 2,5 МПа (25 кгс/см2) и температурой Т≤300 °С, предназначенные для компенсации температурных деформаций трубопроводов водяных и паровых сетей, на которые распространяются "Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды" Госгортехнадзора России (далее по тексту ПУБЭТПГВ) и применяемые в теплоэнергетике.

Настоящие технические условия устанавливают нормы и требования, соблюдение которых должно обеспечить оптимальный уровень качества компенсаторов при изготовлении.

Настоящие технические условия действуют совместно с нормативно-технической документацией:

1. ПУБЭТПГВ, утверждены коллегией Госгортехнадзора России постановлением №45 от 18.07.94;

2. "Руководящими техническими материалами по сварке, термообработке и контролю трубных систем котлов и трубопроводов при монтаже и ремонте оборудования тепловых электростанций PTM-IC-93 (далее по тексту PTM-IC-93), утвержденным Минтопэнерго России 30.12.93."

Пример условного обозначения при заказе сальникового компенсатора с условным проходом Ду 600 мм, на условное давление Ру≤1,6 МПа (16 кгс/см2) с компенсирующей способностью 300 мм, изготовленного в соответствии с требованиями настоящих ТУ:

Компенсатор сальниковый 600-1,6-300 ТУ 34 10.10187-97

Держатель подлинника ТУ 34 10.10187-97 - АООТ "Севзапэнергомонтажпроект".

Компенсатор сальниковый односторонний состоит из:

• Корпус;
• Патрубок;
• Шпилька;
• Упор;
• Гайка;
• Набивка сальниковая.

Набивка сальниковая состоит из асбестовых колец марки АР, АРС ГОСТ 5152-84. Набивка скатанная прорезиненная применяется при давлении рабочей среды до 10 МПа и температуре до 400ºС. Резиновые кольца укладываются между асбестовыми кольцами.

Стыковочные концы резиновых колец рекомендуется срезать под углом 30 гр. и укладывать внахлёст. При установке набивки стыки колец должны быть сдвинуты относительно друг друга на 90 гр. , каждое кольцо должно быть сжато грунд-буксой в камере до установки в ней последующего кольца. Остальные требования по ТУ 34-42-10187-97. Условное давление 1,6(16), 2,5 (25) Мпа (кгс/см2) . Условный проход Ду, мм -100-1400. Обозначение ТС-579.00.000-__, Т1.__00.000 СБ. Максимальная нагрузка на пружину при f=70 мм, кН 5,34. Сила трения в сальниковом компенсаторе 292 тс. Компенсирующая способность 240-600 мм.
