Компенсаторы СКУ ППУ

Сильфонные устройства

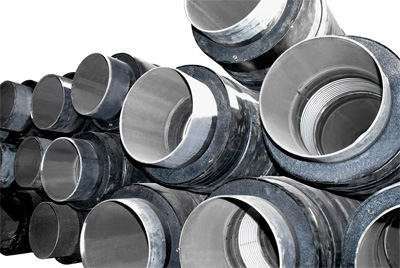

Сильфонные компенсирующие устройства в ППУ изоляции с направляющими фланцами (далее СКУ), предназначенные для компенсации температурных изменений длины трубопроводов тепловых сетей (далее трубопроводы) с условным диаметром от 20 мм до 1000 мм, температурой транспортируемой среды до 250°С, работающих под давлением до 2,5 МПа, при изменении температуры теплоносителя и окружающей среды. СКУ также обеспечивает соосность сильфонного компенсатора с трубопроводом и защищает его от поперечных усилий, изгибающих моментов, механических повреждений и проникновений грунтовых вод.

СКУ устанавливаются на прямолинейных участках трубопроводов при любом способе их прокладки.

СКУ могут эксплуатироваться в соответствии с требованиями СНиП 41-02-2003 в районах с температурой окружающей среды не ниже минус 40°С, с сейсмичностью до 9 баллов по шкале Рихтера.

СКУ соответствуют требованиям ПБ 10-573-03.

Тип I – сильфонное компенсирующее устройство с направляющими фланцами с одним сильфонным компенсатором и тепловой изоляцией из пенополиуретана в полиэтиленовой или оцинкованной оболочке СКУф.ППУ;

Тип II – сильфонное компенсирующее устройство с направляющими фланцами с двумя (и более) сильфонными компенсаторами и тепловой изоляцией из пенополиуретана в полиэтиленовой или оцинкованной оболочке 2СКУф.ППУ.

Пример обозначения изделия при его заказе и записи в документацию другой продукции:

Сильфонное компенсирующее устройство с направляющими фланцами с одним сильфонным компенсатором и тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке условным диаметром DN 50 мм, условным давлением 16 кгс/см2 (1,6 МПа), максимальной компенсирующей способностью λ=70 мм:

СКУф.ППУ-16-50-70

Сильфонное компенсирующее устройство с направляющими фланцами с двумя сильфонными компенсаторами и тепловой изоляцией из пенополиуретана в полиэтиленовой оболочке условным диаметром DN 50 мм, условным давлением 25 кгс/см2 (2,5 МПа), максимальной компенсирующей способностью λ=140 мм:

2СКУф.ППУ-25-50-140

Для оболочки ППУ-изоляции и оболочки футляра должен применяться термосветостабилизированный полиэтилен низкого давления высокой плотности черного цвета, выпускаемый по ГОСТ 16338.

Допускается применение других марок полиэтилена, которые по показателям свойств труб-оболочек отвечают требованиям ГОСТ 18599.

Оболочка ППУ-изоляции может быть изготовлена из тонколистовой оцинкованной стали толщиной 0,8…1 мм по ГОСТ 14918.

Термоусадочная лента WPC/HTLP60-17x100/B-RE.

Для теплоизоляционного слоя должны использоваться озонобезопасные системы жестких пенополиуретанов.

Для изготовления сильфонных узлов используем компенсаторы сильфонные осевые неразгруженные по ТУ 3-120-81, ИЯНШ 300260.029ТУ, ТУ 3695-001-50819136-2006, «HACI AYVAZ…» ОКП (ТН ВЭД) 31 1315 (8307 10 900 0)

Проводники-индикаторы должны изготавливаться из медной проволоки сечением 1,5 мм2 марки ММ 1,5 по ТУ 16-705.492-2005.
