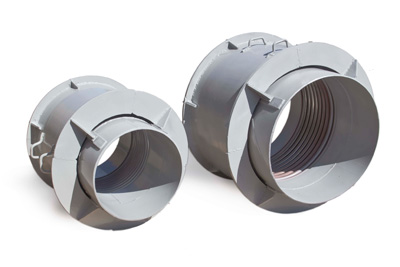

Компенсаторы 1КСО

Компенсатор сильфонный

Компенсаторы сильфонные осевые в жёстком направляющем кожухе по типу 1КСО и 2КСО ООО ГК "Компенсатор" изготавливает по ТУ 3695-002-12479982-2013.

Компенсаторы сильфонные осевые в жестком направляющем кожухе типа 1КСО и 2КСО (далее КСО), предназначенные для компенсации тепловых расширений трубопроводов паровых и водяных сетей (далее трубопроводы), с условным диаметром от 200 мм до 1000 мм, температурой транспортируемой среды до 250°С, работающих под давлением до 2,5 МПа.

Изделия предотвращают разрушение труб при деформации трубопроводов, компенсируют несоосность в трубопроводных системах, возникшую вследствие монтажных работ, изолируют вибрационные нагрузки от работающего оборудования и потока транспортируемой среды, герметизируют трубопроводы, выполняют соединение труб различного типа.

Компенсаторы КСО предназначены для наземной и канальной прокладок трубопроводов. Пример обозначения изделия при его заказе и записи в документацию другой продукции:

Компенсатор сильфонный осевой в жестком направляющем кожухе односекционный условным диаметром DN 200 мм, условным давлением 25 кгс/см2 (2,5 МПа), максимальной компенсирующей способностью λ=140 мм:

Компенсатор 1КСО- 200-25-140

Компенсатор сильфонный осевой в жестком направляющем кожухе двухсекционный условным диаметром DN 600 мм, условным давлением 25 кгс/см2 (2,5 МПа), максимальной компенсирующей способностью λ=400 мм:

Компенсатор 2КСО - 600-25-400

1.2. Основные параметры и характеристики

1.2.1. Условные проходы КСО по ГОСТ Р 51571.

1.2.2. Условные, пробные и рабочие давления по ГОСТ 356.

1.2.3. Присоединение изделий к трубопроводу должно быть под приварку.

1.2.4. Присоединительные размеры патрубков под приварку к трубопроводами по ГОСТ 10704, ГОСТ 8732.

1.2.5. Типы сварных швов присоединительных патрубков по ГОСТ 14771.

1.2.6. Габаритные размеры и масса КСО должны соответствовать требованиям конструкторской документации.

Отклонение наружного диаметра КСО - ± 5 мм;

Допуск на длину - ± 10 мм;

Допустимое отклонение массы ±10%.

Возможно изготовление компенсаторов по типу 1КСО и 2КСО с увеличенным осевым ходом. Например, 1КСО-25-250-180, 2КСО-25-700-440, 1КСО-25-400-200 и т.д.

При необходимости, после монтажа компенсатора можно нанести поверх кожуха и патрубков теплоизоляционный слой, либо утеплить минеральными матами. Конструкция компенсаторов 1КСО, изготавливаемые нашим предприятием, полностью защищает сильфон от боковых, скручивающих и др. нагрузок, используются также ограничители осевого хода для избежания ситуации с растяжением сильфона на большую длину, чем обусловлено проектной документацией.
