Машина для резки труб "Орбита-РМ"
- В наличии
от 570 800 ₸
- +7 (707) 357-36-88Отдел продаж
- +7 (707) 357-36-88Отдел продаж
Машина переносная ручная модифицированная (Орбита-РМ) предназначена для кислородной резки стальных труб в полевых условиях и условиях промышленных предприятий. Машина "Орбита-РМ" не имеет функцию снятия фаски. Зарекомендовала себя при строительстве и ремонте магистральных нефтегазопроводов и в условиях промышленных предприятий при температуре окружающей среды от -40°С до +40°С и относительной влажности воздуха 90%.
Технические характеристики машины переносной ручной модифицированной для резки труб (Орбита-РМ)
|
Наименование показателя |
Норма |
|
1. Диапазон диаметров разрезаемых труб, мм |
320 — 1420 |
|
2. Толщина стенок труб, мм |
5 — 75 |
|
3. Несовпадение начала и конца реза при резке по направляющему опоре (бандаж), мм |
±1 |
|
4. Привод перемещения тележки |
ручной |
|
5. Наибольший расход газов, м?/ч |
|
|
- кислорода |
12 |
|
- ацетилена |
0,8 |
|
- пропана |
0,55 |
|
- природного газа |
1,1 |
|
6. Масса, кг |
|
|
- машины в комплекте |
34 |
|
- ходовой части |
10 |
|
7. Габаритные размеры ходовой части, мм |
580 х 385 х 320 |

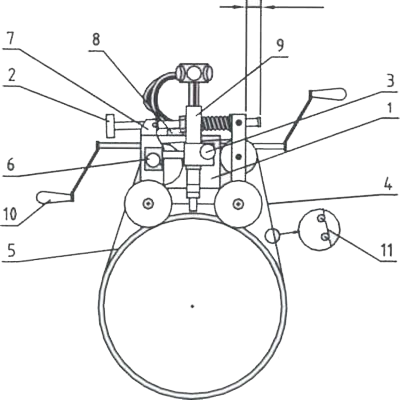

1 - Ходовая тележка. 2 - Натяжное устройство. 3 - Блок резки. 4 - Цепь приводная. 5 - Опора (бандаж). 6 - Штанга. 7 - Упор натяжного устройства. 8 - Газовый коллектор. 9 - Резак. 10 - Рукоятка. 11 - Звено-замок.
Машина (см. рис.) состоит из следующих частей:
- ходовая часть (1), - натяжное устройство (2), - блок резки (3), - цепь приводная (4), - опора (бандаж) (5).
Ходовая часть (1) с расположенным на ней ведущим механизмом служит для перемещения штанги (6) с резаком по окружности перпендикулярно оси трубы.
Движение осуществляется с помощью привода, звездочки и приводной крючковой цепи типа ПК-30-600, состоящей из штампованных звеньев. Цепь разборная и может набираться до требуемой длины в зависимости от диаметра разрезаемой трубы. Рассоединение звеньев цепи производится сдвигом какого-либо из них относительно соседнего. Для облегчения соединения в конструкции машины предусмотрен "звено-замок" (11).
Блок резки (3) состоит из суппорта со штангой, закрепленного в корпусе тележки ходовой части (1). Конструкция суппорта позволяет устанавливать резак под различными углами к плоскости реза, перемещать его относительно штанги, устанавливать резак перпендикулярно к касательной, проходящей через точку начала реза, перемещать и фиксировать резак на различной высоте.
Система газопитания машины обеспечивает управление подачей рабочих газов на резак. От рампы или баллонов газы подводятся к газовому коллектору (8) машины, установленному на тележке. От коллектора рабочие газы по рукавам поступают к резаку.
- Цена: от 570 800 ₸
