Центраторы звенные наружные ЦЗН

ТУ 3663-002-89606563-08

Центратор наружный звенный ЦЗН применяется для соединения и стыковки труб диаметром от 57 до 1420мм в полевых условиях перед сваркой. По конструкции данный центратор представляет собой многогранник, соединенный шарнирами, состоящий из стандартных звеньев, осей и прижимных роликов. Для установки и фиксации центратора на трубе используется прижимной механизм с упорной шайбой. Для каждого диаметра трубы предназначена определенная модель звенного центратора.

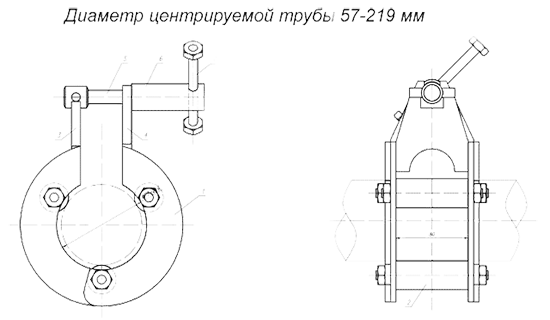

1. Фланец; 2. Ось; 3. Крепеж левый; 4. Крепеж правый; 5. Винт; 6. Гайка; 7. Ручка;

Центратор наружный звенный типа 2 (см.рис.2), состоит из звеньев, соединенных между собой осями и центрирующими роликами. Замыкание центратора на стыке производится при помощи крюка накидного. Затяжка центратора осуществляется воротком за счет винта.

1. Звено; 2. Связующая кость; 3. Крюк; 4. Винт; 5. Гайка; 6. Пятка; 7. Ручка; 8. Ось опорная; 9. Ось.

Основные параметры наружных звенных центраторов ЦЗН:
