Траверсы ПМ

Траверсы для грузоподъемных полотенец ПМ-322, ПМ-524, ПМ-824, ПМ-1023, ПМ-1428.

Грузоподъемные траверсы ПМ с мягкими полотенцами используются при монтаже и строительстве трубопроводов. Они предназначены для подъема, перемещения и укладки в траншею изолированного и неизолированного трубопровода, труб и секций длиной до 36 метров при сварке "в нитку", методом периодического перехвата, при температуре окружающего воздуха от минус 45 до плюс 40 °С. Конструкция данных траверс позволяет осуществлять работу по подхвату трубы за счет съемного пальца вместе с одним концом полотенца. Грузоподъемность данных траверс варьируется от 8 до 64 тонн в зависимости от диаметра трубы.

Грузоподъемные траверсы ПМ позволяют распределить нагрузку самым лучшим образом, а также избежать преждевременного износа полотенец и аварийного разрыва во время грузоподъемного процесса.

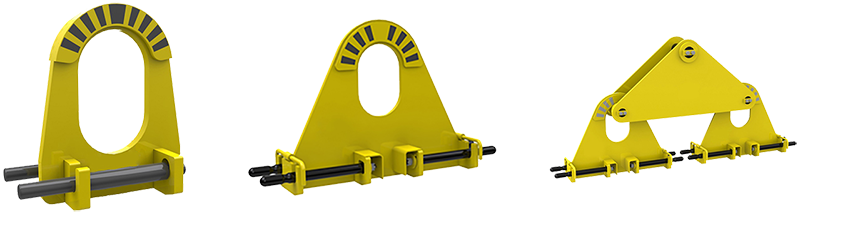

Конструкция траверсы представляет собой толстый стальной лист, с проушиной для кранового крюка посередине и цилиндрическими стальными скалками на кронштейнах по обе стороны плоскости траверсы. В зависимости от грузоподъемности этих скалок может быть одна или две пары. На них заводятся петлеобразные концы полотенец, представляющих собой цельнотканую капроновую ленту толщиной 10 мм и пропитанную специальным полимерным составом.

Есть также сдвоенные траверсы, на которые крепится по две парных траверсы, в результате чего для удержания груза используется одновременно четыре полотенца.





Основные параметры траверс для грузоподъемных полотенец ПМ:
